Свободный подшипниковый узел RESTON-POT

фиксированныйиз сталииз эластомера

Обзор
Опорные элементы RESTON-POT от mageba разработаны для мостов и зданий, испытывающих широкий диапазон вертикальных нагрузок и частые перемещения и вращения. Их можно адаптировать под требования проекта; в нормальной эксплуатации регулярное техническое обслуживание не требуется.

Характеристики

• Типичные нагрузки: 500–120000 кН
• Прочное и компактное исполнение
• Допускает значительные углы поворота
• Может вращаться вокруг любой горизонтальной и вертикальной оси
• Вулканизированная конструкция уплотнения обеспечивает высокую надежность

Принцип работы
Опоры RESTON-POT от mageba обеспечивают контролируемую передачу усилий между надстройкой и подстройкой. Они передают вертикальные силы на подстройку и позволяют вращения за счет закрытой эластомерной прокладки; поперечные перемещения и вращения воспринимаются в зависимости от типа опоры.

Применение
Опоры RESTON-POT подходят для мостов и зданий с низкими и высокими нагрузками и частыми перемещениями или вращениями. Используются там, где требуется передача вертикальной нагрузки вместе со способностью к вращению и восприятию перемещений.

Изображения / Примеры

• Состав направляемого скользящего опоры (Тип TE) с направляющим стержнем с каждой стороны

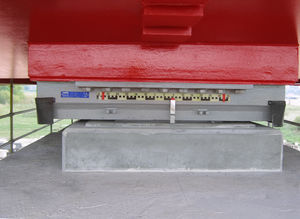

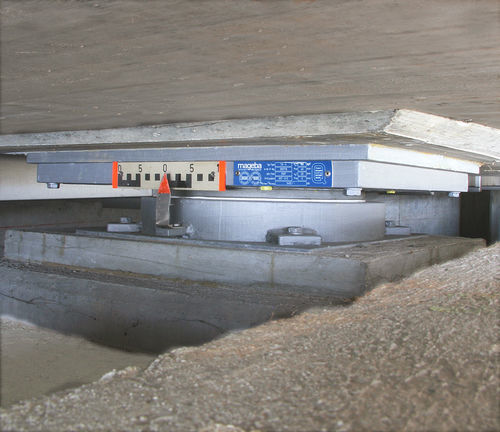

• Установленное свободное скользящее опора (Тип TA) с шкалой перемещений
• Установленные опоры TA и TF с анкерными плитами
• Структурная опора, способная воспринимать горизонтальные силы в одном направлении (Тип TE)
• Нижняя сторона скользящей пластины с полированной металлической плитой
• Расположенная и залитая в бетон опора TE с штифтами

Характеристики / технические спецификации

• Модель: RESTON-POT
• Типичные нагрузки: 500–120000 кН
• Доступные типы: TF (фиксированный), TA (свободный скользящий), TE (направляемый скользящий)
• Вращения: допускает значительные вращения и вращение вокруг любой горизонтальной и вертикальной оси
• Перемещения: допускает перемещения во всех направлениях
• Закрытая эластомерная прокладка для обеспечения вращения
• Уплотнение: вулканизированная конструкция уплотнения для повышенной надежности
• Техническое обслуживание: конструкция не требует регулярного обслуживания в нормальной эксплуатации
• Примеры компонентов: скользящая пластина с полированной металлической поверхностью; анкерные пластины и штифты для позиционирования и бетонирования
• Доступная документация: брошюра продукции, технический паспорт, типовые чертежи, EPD и сертификаты соответствия
