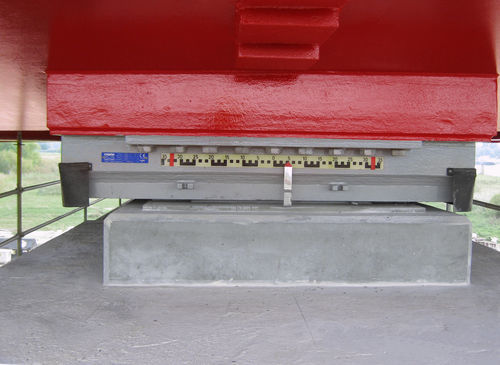

Сферический подшипник скольжения

из ПТФЭкомпактныйбез технического обслуживания

Обзор продукта
Опорные подшипники для мостов и конструкций RESTON SPHERICAL от mageba передают вертикальные нагрузки между надстройкой и подстройкой, при этом допускают повороты вокруг любой оси и перемещения во всех направлениях. Выпуклый скользящий элемент движется по соответствующей вогнутой поверхности, передавая вертикальные силы и обеспечивая необходимые движения. Конструкция рассчитана на небольшую высоту установки, обеспечивает длительный срок службы и не требует обслуживания.

Основные характеристики

• Типовой диапазон нагрузок: 1 000–250 000 кН
• Компактная, высокопрочная конструкция
• Допускает повороты вокруг любой оси и значительные суммарные скользящие перемещения
• Поддерживает перемещения в любом направлении
• Скользящий материал ROBO-SLIDE 75 с высокой долговечностью

Принцип работы
Подшипники RESTON SPHERICAL используют выпуклый скользящий элемент, который движется по соответствующей вогнутой поверхности. Вертикальные нагрузки передаются через контактную поверхность, а геометрия обеспечивает возможность поворота вокруг горизонтальных осей и перемещений во всех направлениях. Конструкция допускает скольжение по плоским и криволинейным поверхностям скольжения.

Применение
Подходит для мостов и сооружений, требующих передачи средних и высоких нагрузок при значительных суммарных скользящих и поворотных перемещениях, например для висячих и больших пролетов мостов, подвергающихся воздействию ветра и температурных деформаций. Высокопрочный скользящий материал позволяет уменьшить габариты подшипника при ограниченном пространстве для установки.

Технические характеристики

• Диапазон нагрузок: типично 1 000–250 000 кН
• Скользящий материал: ROBO-SLIDE 75 (высокого класса, высокая долговечность)
• Конструкция: может изготавливаться в любых размерах; малая высота установки
• Возможности перемещений: повороты вокруг любой оси; перемещения в любом направлении; подходит для больших суммарных скользящих перемещений

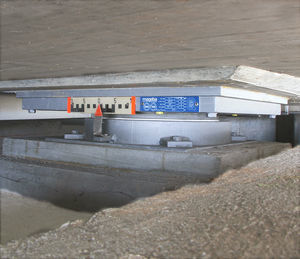

• Варианты установки: Type KA (свободное скольжение), Type KE (направляемое скольжение), Type KEQ (вариант направляемого скольжения), Type KF (фиксированный)
• Особенности: компактность, высокая несущая способность, не требует обслуживания, долгий срок службы
• Функциональные возможности: обеспечивает смещение/скольжение на плоских и криволинейных поверхностях скольжения
