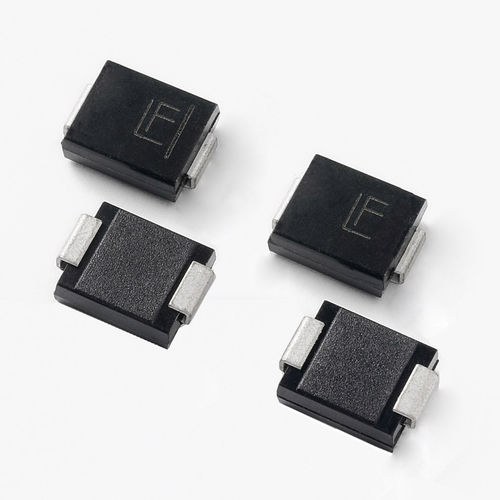

Диод TVS 1.5SMC series

SMTслабая индуктивностьдля электроники

Серия 1.5SMC разработана специально для защиты чувствительного электронного оборудования от переходных процессов напряжения, вызванных молнией и другими переходными процессами. Особенности и преимущества: - Пиковая импульсная мощность 1500 Вт при форме волны 10/1000 мкс, частота повторения (рабочие циклы): 0.01% - Превосходная зажимная способность - Низкое инкрементальное импульсное сопротивление - Типичный ИК менее 1 мкА при VBR min>12 В - Для поверхностного монтажа с целью оптимизации пространства на плате - Низкопрофильный корпус - Встроенная разгрузка от натяжения - Типичный режим отказа - короткое замыкание от превышения заданного напряжения или тока - Испытание "усов" проводится в соответствии с JEDEC JESD201A согласно таблицам 4a и 4c - IEC 61000-4-2 ESD 30 кВ (воздух), 30 кВ (контакт) - Защита линий данных от электростатического разряда в соответствии с IEC 61000-4-2 - Защита линий данных от электростатического разряда в соответствии с IEC 61000-4-4 - Быстрое время срабатывания: обычно менее 1,0 с от 0 В до BV мин - Стеклянный пассивированный чип-переход - Высокая температура для пайки оплавлением гарантирована: 260°C/30 с - VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25))(αT:температурный коэффициент, типичное значение 0.1%) - Пластиковая упаковка имеет класс горючести V-0 по стандарту Underwriters Laboratories - Соответствует уровню MSL1, согласно J-STD-020, максимальная пиковая температура LF 260°C - Матовое оловянно-свинцовое покрытие - Не содержит галогенов и соответствует требованиям RoHS - Pb-free E3 означает, что межсоединения второго уровня не содержат Pb, а материал отделки выводов - олово (Sn) (IPC/JEDEC J-STD-609A.01)
