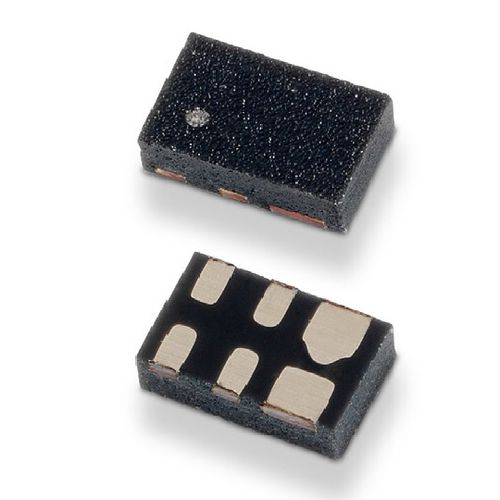

Матрица диодов TVS SP3401 series

SMDмалой емкостис высокой скоростью

SP3401 специально разработан для защиты высокоскоростных интерфейсов от электростатического разряда (ESD), таких как интерфейсы DisplayPort и USB 3.1 Gen 1. Сигнальная линия защищена TVS-диодом, имеющим низкую емкость линии (типичное значение 0,35 пФ). SP3401 может безопасно поглощать повторяющиеся ESD-удары до ±18 кВ, превышающие уровень 4 стандарта IEC 61000-4-2 (±8 кВ контактного разряда). Превосходная низкая емкость, способность к фиксации, малая утечка и быстрое время отклика делают эти компоненты идеальным решением для защиты высокоскоростных линий передачи данных. - ESD, IEC 61000-4-2, ±18 кВ контактный разряд, ±30 кВ воздушный разряд - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Молния, IEC 61000- 4-5 2-е издание, 10 А (tP=8/20 мкс) - Низкая емкость 0,35пФ (TYP) на каждый вход/выход - Низкий ток утечки 1 нА (TYP) при напряжении 3,3 В - Корпус малого форм-фактора μDFN (JEDEC MO-229) обеспечивает сквозную маршрутизацию для упрощения разводки печатной платы - Квалифицирован по стандарту AEC-Q101 - Уровень чувствительности к влаге (MSL -1) - Не содержит галогенов, свинца и соответствует требованиям RoHS Рынки/приложения: - USB 3.1 Gen1 - HDMI - DisplayPort - S-ATA - NFC
