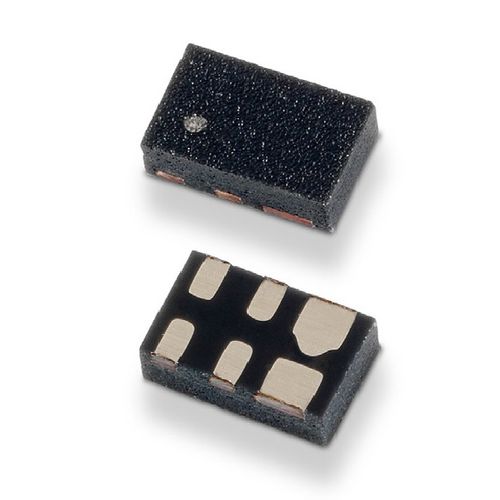

Матрица диодов TVS AQ3400 series

SMDмалой емкостис большой скоростью переключения

В AQ3400 интегрированы 2 канала управляющих диодов малой емкости и дополнительный зенеровский диод для защиты электронного оборудования, которое может подвергаться разрушительным электростатическим разрядам (ESD). AQ3400 может безопасно поглощать повторяющиеся ESD-удары, превышающие максимальный контактный уровень, указанный в международном стандарте IEC 61000-4-2 (уровень 4, ±8 кВ контактного разряда), без ухудшения характеристик. Низкая емкость в выключенном состоянии делает его идеальным решением для защиты высокоскоростных сигнальных линий, таких как USB2.0 или USB 3.0 и 1 Гбит Ethernet, а чрезвычайно низкое динамическое сопротивление позволяет защитить от ESD-переходных процессов самые чувствительные современные микросхемы. - ESD, IEC 61000-4-2, ±30 кВ контакт, ±30 кВ воздух - ESD, ISO 10605, 330пФ 330Ω, ±30кВ контакт, ±30кВ воздух - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Молния, 8А (8/20 мкс согласно определению, приведенному в IEC 61000-4-5, 2-е издание) - Низкая емкость 1пФ (TYP) на каждый вход/выход - Низкий ток утечки 0,01 мкА (TYP) при напряжении 5 В - Корпус малого форм-фактора μDFN (JEDEC MO-229) обеспечивает сквозную маршрутизацию для упрощения разводки печатной платы - Квалифицирован по стандарту AEC-Q101 - Уровень чувствительности к влаге (MSL -1) - Не содержит галогенов, свинца и соответствует требованиям RoHS - Возможность выполнения PPAP - LCD/PDP телевизоры - Внешние накопители - DVD/Blu-ray плееры - Приставки - Смартфоны - Ультрабуки/ноутбуки - Цифровые камеры - Портативная медицина - Носимая техника
