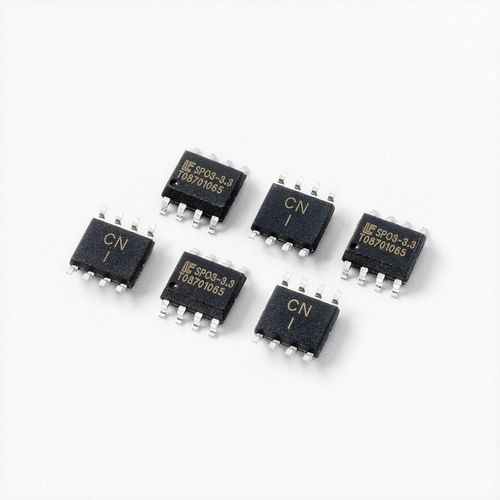

Это новое широкополосное устройство защиты от Littelfuse обеспечивает защиту от перенапряжений для таких приложений, как 10/100/1000 BaseT Ethernet, интерфейсы T3/E3 DS3, ADSL2+ и VDSL2+. В этом новом защитном устройстве диодный элемент TVS сочетается с диодным выпрямительным мостом, что позволяет обеспечить как продольную, так и дифференциальную защиту в одном корпусе. Благодаря этому конструктивному новшеству емкостная нагрузочная характеристика является логарифмической по отношению к напряжению сигнала на устройстве. Это позволяет снизить интермодуляционные (IM) искажения, вызываемые типичными полупроводниковыми решениями защиты. Схема применения содержит информацию о подключении.
Соответствие требованиям RoHS
Корпус MS-012 для поверхностного монтажа (JEDEC SO-8)
Низкие вносимые потери, логарифмическая емкость
Комбинированная продольная и металлическая защита
Скорость фиксации наносекунд
Совместимость по выводам с SEMTECH LC03-6
Эпоксидное литье UL 94V-0
Компонент, признанный UL
Низкое напряжение зажима
Линейные платы T1/E1
Интерфейсы T3/E3 и DS3
Интерфейсы STS-1
10/100/1000 BaseT Ethernet
---
