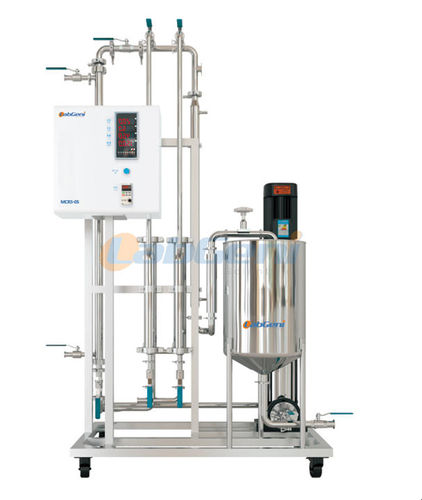

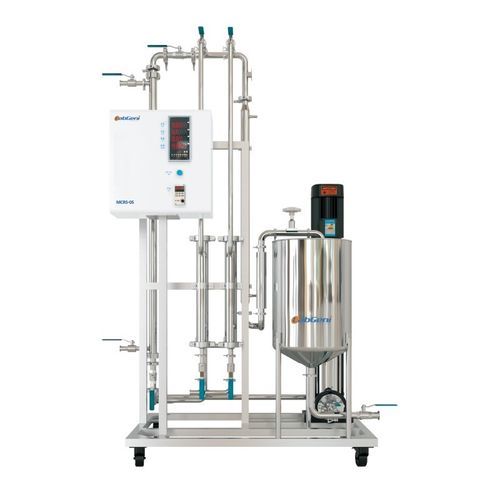

Сепаратор для жидкостей MCRS-05

трубчатыйдля пищевой промышленностидля очистки сточных вод

Принцип процесса
Технология разделения методом фильтрации керамической мембраной — это процесс разделения жидкостей в форме «фильтрации поперечным потоком». Сырьевая жидкость движется с высокой скоростью в мембранной трубке; прояснённый пермеат с низкомолекулярными компонентами проходит через мембрану перпендикулярно давлению, а мутный концентрат с макромолекулами задерживается, обеспечивая разделение, концентрирование и очистку.

Особенности

• Выдерживает высокие температуры, подходит для фильтрации в высокотемпературных процессах; химически стабилен
• Высокая механическая прочность, широкий диапазон pH (стойкость к кислотам и щелочам), стойкость к органическим растворителям и сильным окислителям
• Длительный срок службы, низкие общие затраты на оборудование
• Высокие коэффициенты концентрации, снижение расхода воды и сброса сточных вод
• Модуль мембраны может быть стерилизован паром высокой температуры, подходит для стерилизационной фильтрации

Классификация
(трубчатые керамические мембраны применимы в областях микрофильтрации, ультрафильтрации и тонкой ультрафильтрации)

О TAMI TUBULAR CERAMIC MEMBRANE
Трубчатая керамическая мембрана (импортируемая) изготовлена из материалов высокой чистоты; несколько геометрий удовлетворяют разным потребностям пользователей. Трубчатые керамические мембраны применимы для микрофильтрации, ультрафильтрации и тонкой ультрафильтрации.

Стандартные длины мембран

• Φ10 мм: 250 / 600 / 1201 мм
• Φ20 мм: 1178 мм
• Φ25 мм: 580 / 1178 мм
• Φ41 мм: 1020 мм

Молекулярная масса мембраны / поры
Тонкая ультрафильтрация | Ультрафильтрация | Микрофильтрация
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Область применения мембраны
Подходит для задач разделения и концентрирования в отраслях, где требуются микро/ультрафильтрация или тонкая ультрафильтрация.

Выбор мембраны
Тип мембраны и размер пор следует выбирать в соответствии с молекулярной массой/размером частиц материала, подлежащего разделению (диапазоны указаны выше).

Основная информация об оборудовании для фильтрации с керамической рулонной мембраной

• Модель: MCRS-05
• Производительность процесса: 30-60 L/H
• Мембранный элемент: импортная керамическая мембрана, рулонного типа (пример: 1812 roll-type)
• Материал контактных частей: нержавеющая сталь AISI 304, пищевые шланги для циркуляции
• Резервуар циркуляции материала: эффективный объём V = 30 L

Обзор системы

• Экспериментальная установка с керамической спиральной мембраной (MCRS-05) может применяться для микрофильтрации, ультрафильтрации и тонкой ультрафильтрации; выбор мембраны основан на молекулярном размере материала, точность задержания ок. 1.4 µm до 1 KD
• Преимущества: простота и гибкость эксплуатации, лёгкая очистка

Энергетический модуль

• Импортный насос GRUNDFOS
• Управление через частотный преобразователь
• Устройство защиты от высокого давления

Корпус мембраны

• Диапазон pH: 0–14
• Рабочая температура: < 95 °C
• Максимальное рабочее давление: < 10 bar
• Тип соединения: ANSI быстросъёмная защёлка высокого давления

Керамический мембранный элемент

• Импортные керамические мембраны (пример происхождения: Франция)
• Типы мембран, напр. φ25 мм длины 580 / 1178 мм
• Применимые диапазоны разделения: микрофильтрация, ультрафильтрация, тонкая ультрафильтрация

Электрический шкаф управления

• Онлайн-мониторинг: температура, давление и скорость жидкости
• Контроллер частотного привода насоса с отображением скорости и частоты в реальном времени
• Предустановленные тревоги по температуре и давлению

Материалы - стандарт

• Контактные части: нержавеющая сталь AISI 304; резервуар циркуляции в материале пищевого шланга
• Неконтактные части: нержавеющая сталь AISI 304 и окрашенная углеродистая сталь
• Трубопроводы: санитарные бесшовные нержавеющие трубы
• Клапаны: санитарные шаровые клапаны и мембранные клапаны пищевого класса

Технические характеристики

• Модель: MCRS-05
• Производительность процесса: 30-60 L/H
• Диапазон рабочего давления: 0–16.8 bar (показан рабочий диапазон)
• Тип мембраны: импортная керамическая рулонная мембрана
• Нагрузка мембранных элементов: 1 керамический мембранный элемент; 2 рулонных мембранных элемента (конфигурируемо)
• Площадь одной мембраны: 0.25 m²
• Длина мембранного элемента: 1178 mm
• Давление разрыва: > 95 bars
• Макс. рабочее давление: 10 bars
• Точность задержания: примерно 1.4 µm до 1 KD (в зависимости от мембраны)
• Клапан / расходомер: санитарный шаровой кран, роторный расходомер
• Трубопроводы: AISI 304, санитарная полировка внутри и снаружи; теплообменник из нержавеющей трубы
• Резервуар циркуляции материала: AISI 304, эффективный объём V = 30 L
• Габариты (прибл.): 955 × 705 × 1705 mm
