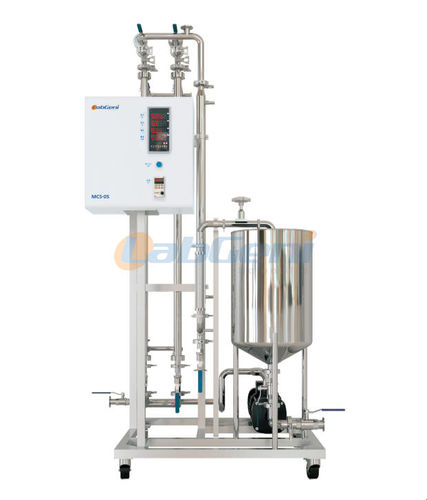

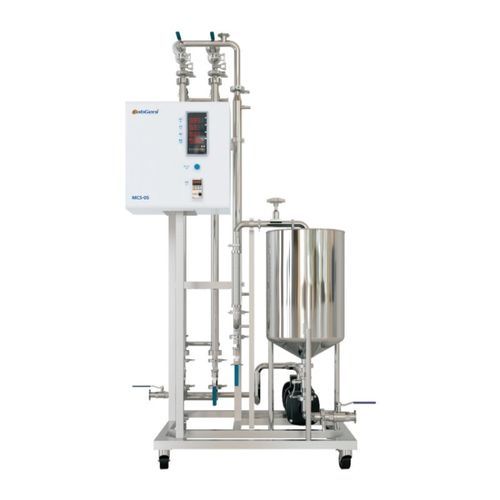

Мембранная фильтровальная установка MCS-05

для жидкостейдля лабораторийтангенциальная

Краткое описание
Экспериментальное устройство с керамической мембраной MCS-05 — пилотная трубчатая установка мембранной фильтрации для микро-, ультра- и тонкой ультрафильтрации. Подбираемые размеры пор и молекулярно-весовые отсечки позволяют отделять частицы от 1,4 µm до ~1 kDa. Установка обеспечивает простую, гибкую эксплуатацию и лёгкую очистку, подходит для лабораторных испытаний и мелкосерийного производства.

Принцип процесса
Керамическая мембранная фильтрация осуществляется в режиме поперечного потока. Питательная жидкость течёт с большой скоростью внутри трубчатой мембраны; проницаемый поток с низкомолекулярными компонентами проходит через мембрану под действием трансмембранного давления, а мутный концентрат с макромолекулами удерживается мембраной, обеспечивая разделение, концентрирование и очистку.

Особенности

• Выдерживает высокие температуры — подходит для процессов при повышенной температуре; химически стабильна
• Высокая механическая прочность и широкий диапазон pH — устойчива к кислотам и щелочам; устойчива к органическим растворителям и сильным окислителям
• Длительный срок службы — низкая суммарная стоимость оборудования и хорошее соотношение цена/качество
• Высокие коэффициенты концентрирования — снижение расхода воды и выбросов сточных вод
• Модульные мембраны допускают стерилизацию паром высокой температуры — пригодно для стерилизационной фильтрации

Стандартные длины мембраны

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Молекулярный вес / размер пор
Тонкая ультрафильтрация | Ультрафильтрация | Микрофильтрация
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
(дополнительные размеры микрофильтрации) | | 0.80 µm
| | 1.4 µm

Мембранный элемент и область применения
Трубчатая керамическая мембрана (оригинальный импорт) изготовлена из материалов высокой чистоты. Трубчатые керамические мембраны применяются в диапазонах микро-, ультра- и тонкой ультрафильтрации; выбор мембраны зависит от требуемого диапазона разделения и целевой молекулярной массы или размера частиц.

Основные сведения

• Модель: MCS-05
• Производительность процесса: 30-60 L/h
• Мембранный элемент: французская оригинальная импортная керамическая мембрана
• Материал контактных частей: AISI 304; шланг пищевого класса
• Циркуляционный бак: полезный объём V = 30 L

Обзор системы

• MCS-05 применим для микро-, ультра- и тонкой ультрафильтрации
• Выбор мембраны позволяет разделять от 1,4 µm до примерно 1 kDa
• Преимущества: простая и гибкая эксплуатация; лёгкая очистка

Приводной блок

• Импортный насос GRUNDFOS
• Управление с преобразователем частоты
• Устройство защиты от высокого давления

Корпус мембраны

• Диапазон pH: 0–14
• Рабочая температура: < 95 °C
• Максимальное рабочее давление: < 10 bar
• Тип соединения: быстрое разъединение с высоконапорной хомутом

Керамический мембранный элемент

• Оригинальная импортная керамическая мембрана
• Типичный пример мембраны: φ25 mm: 580 / 1178 mm
• Область применения: микро-, ультра- и тонкая ультрафильтрация

Электрический шкаф управления

• Онлайн-мониторинг температуры, давления и скорости жидкости
• Контроллер частотного преобразователя насоса с отображением скорости и частоты в реальном времени
• Предустановленные аварийные сигналы по температуре и давлению

Материальные стандарты

• Контактные детали: AISI 304, шланг пищевого класса; циркуляционный бак
• Неконтактные детали: AISI 304; при необходимости окрашенная углеродистая сталь
• Трубопроводы: санитарные бесшовные нержавеющие трубы
• Клапаны: санитарные шаровые и мембранные клапаны пищевого класса
