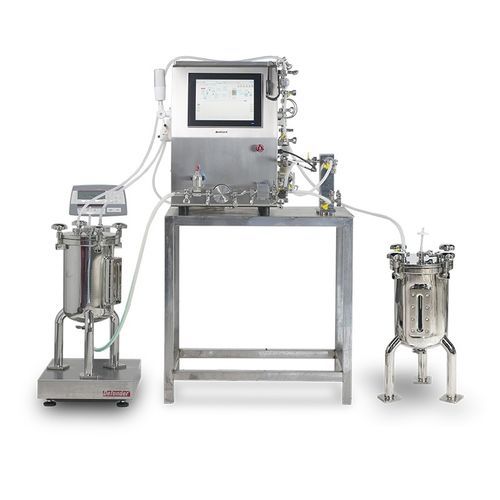

Мембранная установка для ультрафильтрации BIO-TFF series

с пластинамис фильтрационным насосомдля жидкостей

Обзор

• Подходит для мембранных пакетов 0,1 и 0,5 м²
• Автоматическое управление давлением и потоком (управление TMP)
• Четырехпоршневой диафрагменный насос (бренды Германия/Китай)
• Импортный расходомер (Германия/Япония)
• Высокоточный перистальтический насос для циркуляции
• Однослойный или кожуховой бак из AISI 316/AISI 316L
• Опции: мешалка, система взвешивания, мониторинг концентрации белка, pH- и проводимостьные электроды

Детали продукта
Система предназначена для стадий downstream биопродуктов: очистка, осветление, концентрирование, обмен буфера и др. Полуавтоматическая конструкция обеспечивает автоматическое регулирование TMP, автоматическое концентрирование, автоматический сбор при диафильтрации и непрерывную запись данных для отслеживания партий.

Преимущества системы

• Оптимизированная разводка труб для минимизации объемов циркуляции и удержания
• Проектирование трубопроводов в соответствии со стандартами ASME BPE
• Потоковая камера с датчиком и многоканальный клапанный блок для устранения мертвых зон
• Модульная конструкция для удобной загрузки/разгрузки и гибкого использования в лаборатории
• Широкие опции модулей для более высоких требований
• Импортный расходомер для точного контроля потоков концентрата и пермеата
• Опциональные мультисенсорные модули (проводимость, pH, UV, концентрация белка)
• Интегрированная ОС BIO-TFF Intelix® с отдельными интерфейсами отображения и управления
• Простота эксплуатации: задать ключевые параметры и запустить; поддержка многоточечного контроля и автономной работы
• Автоматическое управление TMP с сигнализацией, онлайн-мониторингом, записью данных и отображением кривых

Основные характеристики
Поддерживаемая площадь мембраны: 0,1 м² – 0,5 м²
Циркуляционный бак: AISI 316L; объем: 10 л; скорость перемешивания: 0–1000 rpm
Основной насос: четырехпоршневой диафрагменный насос; скорость: 0–3000 rpm; расход: 0–180 L/h
Перистальтический насос: скорость 0–60 rpm; расход до 186 L/h
Подача: 0–3 L/min
Рабочее давление: 0–6 bar
Диапазон температур процесса: 0–65 °C
Минимальный объем циркуляции: 120 мл
Объем удержания: 29 мл
Интерфейс: 1/2"
Материалы, контактирующие с рабочей средой: AISI 316L, PTFE, EPDM

Список опций
ITEM CODE: ОПИСАНИЕ
BIOTFFAUT001: Плоский мембранный пакет (0,1 м², 0,5 м²)
BIOTFFAUT002: Столбец с полыми волокнами
BIOTFFAUT003: Мониторинг концентрации белка
BIOTFFAUT004: Электрод для проводимости
BIOTFFAUT005: pH-электрод
BIOTFFAUT006: Система перемешивания бака
BIOTFFAUT007: Система взвешивания
BIOTFFAUT008: Кожуховой бак
BIOTFFAUT009: UV-детектор

Технические характеристики

• Модель / SKU: BIO-TFF Automatic
• Поддерживаемая площадь мембраны: 0,1 м² – 0,5 м²
• Материал циркуляционного бака: AISI 316L нержавеющая сталь
• Объем циркуляционного бака: 10 л
• Скорость перемешивания (бак): 0–1000 rpm
• Основной насос: четырехпоршневой диафрагменный насос (0–3000 rpm), расход 0–180 L/h
• Перистальтический насос: 0–60 rpm, расход до 186 L/h
• Диапазон подачи: 0–3 L/min
• Диапазон рабочего давления: 0–6 bar
• Диапазон температур процесса: 0–65 °C
• Минимальный объем циркуляции: 120 мл
• Объем удержания: 29 мл
• Соединения/интерфейс: 1/2"
• Материалы в контакте с жидкостью: AISI 316L, PTFE, EPDM
• Опциональные датчики/модули: проводимость, pH, UV, концентрация белка, система взвешивания, кожуховой бак, пакеты мембран полые волокна или плоские
• Управление: BIO-TFF Intelix® OS с автоматическим управлением TMP, логированием данных и сигнализацией
