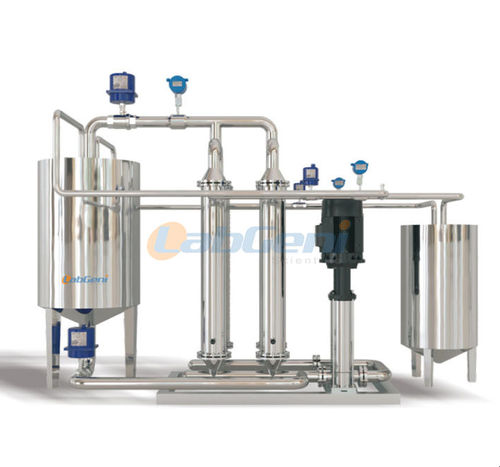

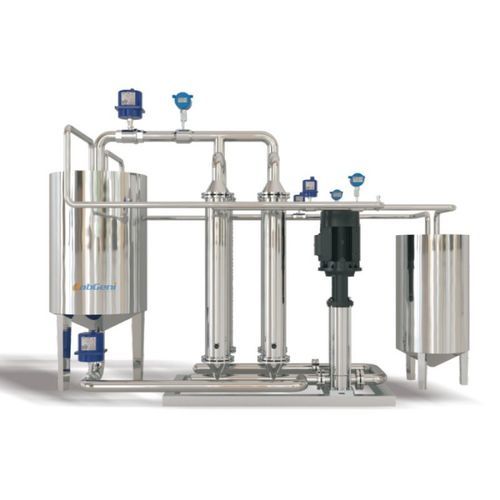

Мембранная фильтровальная установка MCRS-90

для жидкостейдля пищевой промышленностидля воды

Обзор продукта
Экспериментальное устройство с керамической мембраной модель MCS-90 предназначено для пилотных испытаний в областях микрофильтрации, ультрафильтрации и тонкой ультрафильтрации. Подбор мембраны осуществляется по целевому размеру частиц/молекул; диапазон задерживания примерно от 1,4 μm до 1 KD. Система обеспечивает гибкую эксплуатацию и простоту очистки для лабораторных и малосерийных испытаний.

Принцип процесса
Технология основана на фильтрации в режиме поперечного потока с использованием керамических мембран. Питательная жидкость течет тангенциально через трубчатые/роликовые элементы; осветленный пермеат проходит через мембрану под давлением, а мутный концентрат с макромолекулами уносится поперечным потоком, обеспечивая разделение, концентрирование и очистку.

Особенности

• Высокая термостойкость, пригодна для фильтрации при повышенных температурах; химически стабильный керамический материал
• Высокая механическая прочность, широкий диапазон pH (0–14), устойчива к кислотам, щелочам, органическим растворителям и сильным окислителям
• Долгий срок службы и низкая совокупная стоимость владения
• Высокие коэффициенты концентрации для снижения расхода воды и объема сточных вод
• Мембранные модули допускают стерилизацию перегретым паром для стерильной фильтрации

Классификация
Применима для микрофильтрации, ультрафильтрации и тонкой ультрафильтрации в зависимости от размера пор и молекулярного отсечения.

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
Трубчатые керамические мембраны TAMI изготавливаются из высокочистых материалов и поставляются в различных геометрических исполнениях для удовлетворения требований процесса. Применяются от микро- до тонкой ультрафильтрации.

Стандартные длины мембран
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Молекулярная масса мембраны (примеры задерживания)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Области применения
Подходит для осветления, фракционирования, концентрирования и удаления частиц или макромолекул в пилотных процессах химической, пищевой, фармацевтической промышленности и очистки сточных вод.

Выбор мембраны
Выбирать размер пор или молекулярный порог отсечения в соответствии с целевым размером частиц/молекул и требуемой эффективностью разделения (от микро- до ультрафильтрации).

Основная информация
Модель: MCS-90
Производительность процесса: 500–2000 L/h
Мембранный элемент: импортная трубчатая/роликовая керамическая мембрана (оригинал; ссылка roll-type 1812)
Материалы в контакте: нержавеющая сталь AISI 304, шланги пищевого класса для мокрых частей
Резервуар циркуляции: полезный объем V = 1500 L

Технические характеристики

• Обозначение модели: серия MCS
• Производительность процесса: 500–2000 L/h
• Мембранный элемент: оригинальная импортная керамическая мембрана; типичные роликовые/трубчатые элементы (например, длина 1178 mm; φ25 mm часто используемый)
• Загрузка элементов: пример 37 шт. (в зависимости от конфигурации)
• Площадь одного элемента (пример): 0.25 m²
• Точность задерживания: ≈ 1.4 μm до 1 KD в зависимости от выбора мембраны
• Диапазон рабочего давления (корпус мембраны): 0–25 bar; максимальное рабочее давление аппарата < 10 bar; давление разрыва > 95 bar (в зависимости от элемента)
• Допустимый pH: керамические материалы устойчивы в диапазоне pH 0–14
• Привод / насос: насос GRUNDFOS (импорт) регулируемый 0–25 bar; частотное регулирование и индикация частоты; защита от высокого давления
• Электрошкаф: онлайн-контроль температуры, давления и скорости жидкости; частотный преобразователь с отображением в реальном времени и предустановленными сигналами тревоги
• Материалы — контактные части: AISI 304 нерж. сталь, санитарная полировка; пищевые шланги где указано; несмачиваемые рамы: AISI 304 или окрашенная углеродистая сталь
• Трубопроводы и клапаны: санитарные бесшовные нержавеющие трубы; пищевые санитарные шаровые и диафрагменные клапаны; роторный расходомер
• Резервуар циркуляции: AISI 304 нерж. сталь, полезный объем 1500 L (пример)
• Теплообменник: нержавеющая трубопроводка при необходимости
• Габариты (пример): прибл. 3.51 m × 2.1 m × 2.8 m (зависит от системы)
• Типичные типы/длины мембран: φ25 mm (580 / 1178 mm); доступны другие диаметры/длины
• Применимые диапазоны разделения: микро-, ультра- и фейнова ультрафильтрация; выбираемые MWCO примерно от 1 KD до пор микрофильтрации
