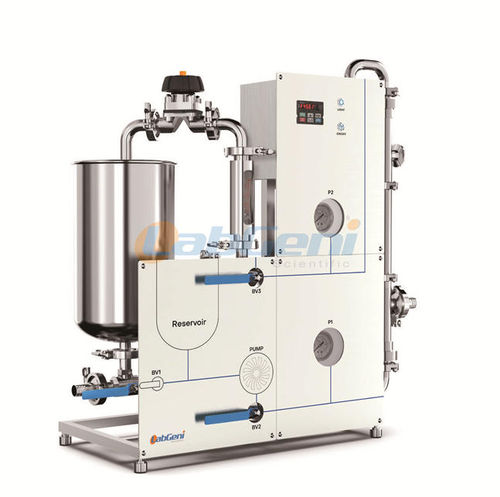

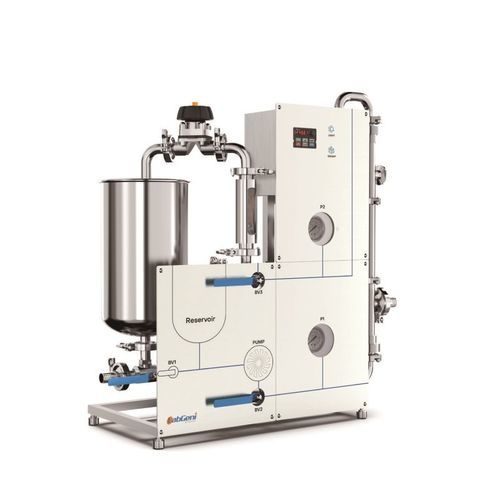

Мембранная фильтровальная установка MCS-Mini

для жидкостейдля пищевой промышленностидля воды

Краткое описание
Эта настольная мини‑установка для фильтрации керамической мембраной (модель MCS-Mini) предназначена для лабораторных разделений методом микро-, ультра- и нанофильтрации. Подбор мембраны осуществляется по молекулярной массе или размеру частиц в зависимости от цели, что поддерживает R&D, пилотные испытания и малосерийную обработку, устраняя ограничения по габаритам и производительности крупных керамических систем.

Принцип процесса
Технология керамической мембранной фильтрации использует поперечный поток: питательная жидкость движется вдоль трубчатых мембран, пермеат (мелкие молекулы) проходит через мембрану под трансмембранным давлением, а концентрат (макромолекулы/частицы) удерживается и выводится. Это обеспечивает разделение, концентрацию и осветление в непрерывном режиме.

Особенности

• Работа при высоких температурах и возможность паровой стерилизации; химическая стабильность
• Высокая механическая прочность и широкий диапазон pH (0–14); стойкость к кислотам, щелочам, многим органическим растворителям и окислителям
• Длительный срок службы и конкурентные эксплуатационные расходы
• Высокие коэффициенты концентрирования для снижения расхода воды и объема сточных вод
• Модуль мембраны допускает высокотемпературную паровую стерилизацию для асептических применений

Классификация / стандартные длины мембран
Стандартные длины трубчатых мембран (примеры):
Φ10 мм: 250 / 600 / 1201 мм
Φ20 мм: 1178 мм
Φ25 мм: 580 / 1178 мм
Φ41 мм: 1020 мм

Молекулярная масса для мембран (репрезентативная таблица)
Тонкая ультрафильтрация | Ультрафильтрация | Микрофильтрация
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

О TAMI ТРУБОЧНЫХ КЕРАМИЧЕСКИХ МЕМБРАНАХ
Трубчатые керамические мембраны TAMI (импорт из Франции) изготовлены из высокочистых материалов и доступны в различных геометриях для удовлетворения требований пользователей. Трубчатые керамические мембраны покрывают диапазоны микро-, ультра- и тонкой ультрафильтрации.

Области применения мембран

• Пищевая и напитковая промышленность
• Ферментация и биопроцессы
• Фармацевтика
• Натуральные продукты — экстракция и осветление
• Химическая промышленность и синтез
• Охрана окружающей среды и очистка сточных вод
• Новые материалы и НИОКР

Обзор системы
Эта интегрированная настольная MINI‑система принимает различные модули керамических мембран и выполняет микро-, ультра- и нанофильтрацию в зависимости от выбранной мембраны. Предназначена для лабораторной миниатюризации, пилотных испытаний и маломасштабной непрерывной обработки для решения проблем габаритов и пропускной способности промышленных установок.

Основные компоненты и ключевые узлы

• Компактная интегрированная настольная конструкция MINI для удобного размещения и эксплуатации
• Импортный керамический мембранный элемент (пользовательски настраиваемая оригинальная керамическая мембрана); диапазоны применения: микро/ультра/нанофильтрация
• Корпус мембраны: серия LCM-MS, материал AISI 316L; санитарные быстросъемные соединения
• Материалы контакта: AISI 304; санитарная бесшовная нержавеющая трубопроводка; санитарные шаровые или диафрагменные клапаны
• Теплообменник: трубчатый (tube-and-tube)
• Резервуар циркуляции материала: 10 L
• Привод: импортный центробежный насос
• Клапаны и расходомер: санитарные быстромонтажные клапаны; стеклянный поплавковый расходомер

Система управления

• Стандартная процессная рама HSSP
• 7‑дюймовый емкостный высокоразрешающий сенсорный экран
• Температурные и давленческие датчики промышленного/медицинского класса
• LCM-Control для онлайн‑мониторинга, записи данных и управления (температура, давление, запуск/стоп насоса и частотное управление, запись кривых, функции аварийной сигнализации)
• Электрические компоненты признанных брендов для обеспечения качества шкафа и компонентов

Опции / элементы под заказ

• Материалы, теплообменники, расходомеры, клапаны и насосы можно адаптировать под различные условия
• Доступны полуавтоматические или полностью автоматические системы управления по запросу
• Решения для дистанционного управления и мобильного/iPad‑управления доступны как опции

Технические характеристики

• Модель: MCS-Mini
• Производительность процесса: 6–12 L/h
• Минимальный объем циркуляции: 1 L
• Совместимость с растворителями: устойчива ко многим органическим растворителям
• Диапазон температур: 0–121 °C (паровая стерилизация)
• Диапазон pH: 0–14
• Рабочее давление: 0–6 bar
• Максимальная допустимая нагрузка по давлению: 10 bar
• Теплообменник: tube‑and‑tube
• Резервуар циркуляции: 10 L
• Привод: импортный центробежный насос (марка может варьироваться)
• Клапаны и приборы расхода: санитарные быстромонтажные клапаны; стеклянный поплавковый расходомер
• Трубопроводы: санитарные бесшовные трубы из нержавеющей стали 304
• Тип мембранного элемента: импортная керамическая мембрана
• Поддерживаемые диапазоны фильтрации: микрофильтрация, ультрафильтрация, нанофильтрация
• Диапазон пор мембраны: 200D–1.2 μm (в зависимости от выбора)
• Типичная длина мембраны (пример MCS-Mini): 500 mm
• Вместимость мембраны: 1 элемент (базовая единица)
• Площадь одной мембраны: ≈0.025–0.11 m²
• Стандарты гигиены/здоровья: FDA, 3-A
• Модель корпуса мембраны: серия LCM-MS; материал AISI 316L
• Управление: шасси HSSP; 7" сенсорный экран; санитарные датчики температуры и давления; LCM-Control v1.0
• Напряжение питания: AC 220 V, 50 Hz
• Номинальная мощность: 1,6 kW
• Габариты (Д x Ш x В): 565 x 395 x 715 mm
• Масса: ≈35 kg
