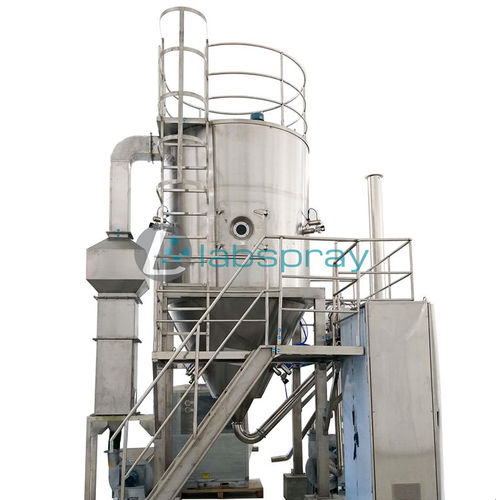

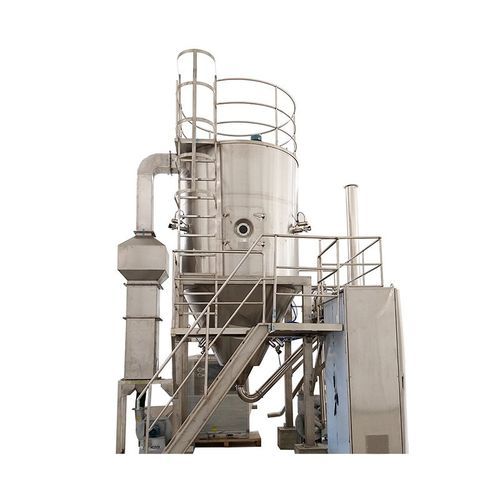

Осушитель с распылением SD-P series

центробежныйнепрерывного действиядля технологических процессов упаковки

Описание центробежного распылительного сушильного аппарата
Наиболее подходит для получения твердых порошков или частиц из жидких материалов, таких как растворы, эмульсии, суспензии и перекачиваемые пасты. Когда размер и распределение частиц конечного продукта, остаточная влага, насыпная плотность и форма частиц должны соответствовать строгим требованиям, распылительная сушка является одним из предпочтительных методов.

Принцип работы центробежного распылительного сушильного аппарата
После фильтрации и нагрева воздух поступает в распределитель воздуха сверху сушилки. Горячий воздух равномерно входит в камеру сушки по спирали. Проходя через высокоскоростной центробежный распылитель в верхней части башни, питающая жидкость вращается и распыляется на чрезвычайно мелкие капли. При очень коротком времени контакта с горячим воздухом капли быстро высыхают и превращаются в конечные частицы. Готовая продукция непрерывно выгружается из нижней части башни и циклонов. Отработанный газ удаляется вентилятором.

Особенности центробежного распылительного сушильного аппарата

• Высокая скорость сушки за счет распыления: площадь поверхности материала значительно увеличивается, и 95%–98% воды может испариться почти мгновенно в потоке горячего воздуха; типичное время сушки — всего несколько секунд, что подходит для термочувствительных материалов.
• Готовая продукция обладает хорошей однородностью, сыпучестью и растворимостью, высокой чистотой и стабильным качеством.
• Производственный процесс прост; эксплуатация и управление легки. Жидкости с влажностью 40–60% (для специальных материалов до 90%) могут быть высушены до порошка/частиц за один проход. Часто после сушки не требуется дробления или просеивания, что сокращает технологические операции и повышает чистоту продукта.
• Диаметр частиц, насыпная плотность и влажность можно регулировать, изменяя режимы работы в определенных пределах, что обеспечивает удобный контроль процесса.

Сухие образцы и анализ SEM
Изображения сухих образцов и SEM-анализ приведены на оригинальной странице продукта (образцы показывают типичную морфологию и распределение частиц, получаемых серией SD-P).

Технические характеристики центробежного распылительного сушильного аппарата (таблица)
Модель | SD-P: 5 | 25 | 50 | 100 | 150 | 200-2000
Температура на входе °C | 140~350 Автоматическое управление
Температура на выходе °C | ≈80–90
Производительность испарения воды kg/h | 5 | 25 | 50 | 100 | 150 | 200-2000
Форма сушки центробежной насадки | 5: Сжатый воздух; 25–2000: Механический привод
Частота вращения распыливателя (об/мин) | 5: 25000; 25: 18000; 50: 18000; 100: 18000; 150: 15000; 200-2000: 8000-15000
Диаметр распыливательного диска (мм) | 5:50; 25:100; 50:120; 100:140; 150:150; 200-2000:180-340
Источник нагрева | 5: Электричество; 25: Электричество+Пар; 50/100/150: Электричество+Пар, Топочный мазут, Газ; 200-2000: По требованию пользователя
Макс. мощность электрического нагревателя кВт | 5: 9; 25: 36; 50: 63; 100: 81; 150: 99; 200-2000: Зависит от конфигурации
Габариты (м) | 5: 1.8×0.93×2.2; 25: 3×2.7×4.26; 50: 3.7×3.2×5.1; 100: 4.6×4.2×6; 150: 5.5×4.5×7; 200-2000: Зависит от условий
Коэффициент извлечения сухого порошка % | ≥95 (все модели)

Технические характеристики / спецификации

• Семейство продукции (модель): серия SD-P (производственный высокоскоростной центробежный распылительный сушильный аппарат)
• Применение: превращение растворов, эмульсий, суспензий и перекачиваемых паст в порошки/частицы
• Высокоскоростной центробежный распылитель с регулируемой скоростью ротора (см. таблицу для диапазонов об/мин)
• Диаметры распыливательных дисков: 50–340 мм в зависимости от модели
• Производительность испарения воды: 5–2000 kg/h (в зависимости от модели)
• Опции нагрева: электричество, пар, топочный мазут или газ в зависимости от модели и требований заказчика
• Типичная температура на выходе: ≈80–90 °C (зависит от процесса)
• Типичная температура на входе: 140–350 °C (автоматическое управление)
• Коэффициент извлечения порошка: ≥95%
• Габариты и мощность нагревателя различаются в зависимости от модели (см. таблицу)
