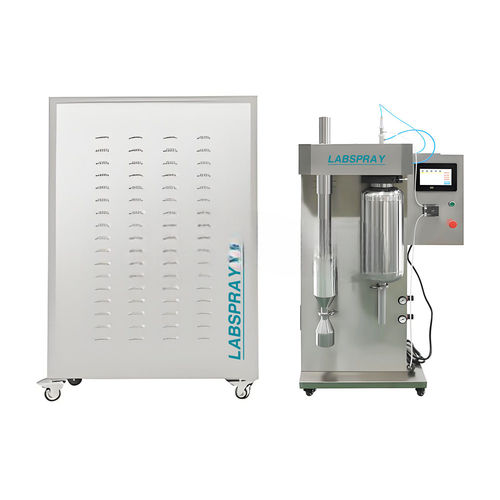

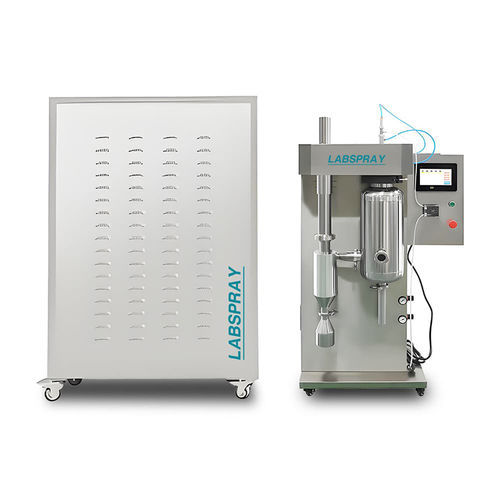

Вакуумный осушитель SD-DW

с распылениемс сухим воздухомнепрерывного действия

Обзор продукта
Серия SD-DW — это низкотемпературный суховоздушный распылительный сушильный аппарат, предназначенный для получения порошков из термочувствительных и биологических материалов, включая микрокапсулы бактериофагов, белки, ферменты, дрожжи, лактитол, маннитол, растворы с модифицированным графеном, экстракты традиционной медицины и аналогичные материалы.

Принцип работы
Питающий раствор распыляется на мелкие капли и попадает в контролируемую зону сухого воздуха низкой температуры (dry‑wind), где происходит быстрая испаряемость растворителя и образование порошка при минимальном термическом воздействии на чувствительные компоненты.

СРАВНЕНИЕ
Метод сушки | Лиофилизация | Dry Wind распылительная сушка
Механизм сушки | Вакуумная сублимация | Разница точек росы
Условия сушки | Вакуум | Атмосферное давление
Температура сушки | < -20ºC | 35ºC-60ºC
Состояние при вакуумной сублимации | Состояние раствора | Состояние распылённого раствора
Площадь испарения | Малая | Большая
Эффективность сушки | Низкая, обычно >24 часа | Высокая, обычно около 3 секунд
Состояние порошка | Блок | Порошок
Толщина накопления | Требуется, обычно ≤10 мм; при больших слоях увеличивается время сушки и снижается эффективность | Отсутствует
Конъюнктивальное явление | На поверхности могут образовываться корки, препятствующие сублимации | Конъюнктивального явления нет
Влияние на материалы | Длительная сушка может повлиять на биологическую стабильность | Короткое время сушки, относительно небольшое влияние на биологическую стабильность

Параметры безопасности

• Уровень шума у рабочего (<1 m) менее 75 дБ в режиме работы.
• Опасные части отмечены четкими предупреждающими знаками.
• Дизайн соответствует применимым требованиям по безопасности оборудования.

Пример высушенного образца
Фотографии и образцы порошков, полученные серией SD-DW, демонстрируют тонкие, сыпучие порошки, полученные из термочувствительных материалов методом dry‑wind распылительной сушки.

Базовые параметры

• Скорость подачи: 50–2000 мл/ч (в зависимости от модели).
• Материалы, контактирующие с продуктом: нержавеющая сталь 316L; конструктивные несоприкасающиеся части: нержавеющая сталь 304.
• Внешняя поверхность допускает обработку и дезинфекцию 75% этанолом и 0,2% хлоргексидином; устойчива к распространённым воздушным дезинфектантам (хлорсодержащие, формальдегид, озон, перекись водорода, уксусная кислота).
• Мониторинг и запись процесса: время, давление, температура, поток, сигналы тревоги, выполнение программ — возможны онлайн‑отображение и печать.
• Интерфейс мониторинга отображает состояние оборудования (подготовка, работа, остановка), процессную программу, эксплуатационные данные (температура, давление, объём воздуха), состояние трубопроводов/клапанов, состояние подачи и открытие/закрытие распылителя.
• Система подачи: перистальтический насос (Lange) с поставляемой трубкой подачі Lange.
• Система распыления/сушки: распылитель, компрессор, регулирующий клапан, сушильная башня, смотровое окно и пр.
• Датчик температуры на входе: диапазон 0–250ºC.
• Датчик температуры на выходе: диапазон 0–150ºC.
• Система возврата продукта: циклоническое разделение, ёмкость для сбора (316L или стекло), запорный клапан для сбора.
• Электрическое управление: PLC (Xinjie) с вспомогательными электрическими компонентами Schneider.
• В комплекте циклонический коллектор.
• Сбор пыли в выхлопе: термостойкий мешковый фильтр или другой подходящий сборник пыли.
• Вспомогательное оборудование (при необходимости): датчик точки росы (например, Michell), воздушный компрессор, установка циркуляции холодной воды. Вспомогательное оборудование должно предоставляться покупателем при спецификации; место установки должно обеспечить подачу воды и электричества.
• Конструктивные меры для предотвращения статического электричества и утечки порошка/пыли в окружающую среду.
• Выпускной сборный клапан: быстросъёмное соединение типа хомут.

КОНФИГУРАЦИЯ
Наименование | Бренд / Материал
Сушильная башня | SUS316L
Циклонная сепарация | SUS316L
Приёмный барабан | SUS316L
Циклонный коллектор | SUS316L
Распылитель | U.S. spraying system
Компрессор | Taiwan Dolphin
Регулирующий клапан | Fang Wei
Сборщик выхлопной пыли | Wan Chuang
Мешковый пылеуловитель | Li Xiang
Температурные датчики (вход/выход) | Shanghai Jia Min
Питание | Taiwan Mean Well
Электронная вспомогательная система управления | Schneider
Электрическая система управления (PLC) | Xinjie
Соединительный хомут | Gui Yong Brand
Реле | Schneider
Дисплей | LG
Воздуходувка | Taiwan Dagang
Перистальтический насос | Lange
Питающая перистальтическая трубка | Lange
Нагревательное ядро | Hongde
Система сухого воздуха (двухступенчатая) | LABSPRAY™
Датчик точки росы (поддержка) | Michell
Установка циркуляции холодной воды | Comson
Система сбора пыли выхлопа (модель) | LABSPRAY™
Автоматическая осушка/ переключение/ датчик влажности/ защита от утечек/ стабилизация перенапряжения/ функция памяти температурной кривой | LABSPRAY™

Характеристики / технические спецификации

• Серия: SD-DW Series (решение dry‑wind низкотемпературной распылительной сушки для термочувствительных материалов).
• Типичный диапазон подачи: 50–2000 мл/ч (регулируется по модели/спецификации).
• Материалы контактирующие с продуктом: нержавеющая сталь 316L; конструкционные материалы: 304.
• Возврат продукта: циклонический коллектор плюс опциональная ёмкость для сбора (316L или стекло).
• Датчики: вход 0–250ºC, выход 0–150ºC; параметры процесса сохраняются и печатаются.
• Управление: PLC‑управление со вспомогательными компонентами Schneider и дисплеем LG; доступна функция памяти температурной кривой.
• Атомизация: качественный U.S. atomizer и выделенный компрессор; состояние распылителя и насоса видно на панели мониторинга.
• Обработка пыли/выхлопа: термостойкий мешковый фильтр или указанный пылеуловитель; выхлопный пылеуловитель и циклоническое разделение для возврата продукта.
• Антистатическая и герметичная конструкция для минимизации утечек пыли и риска статического электричества.
• Устойчивость к дезинфекции: наружная поверхность устойчива к распространённым дезинфектантам и совместима со стандартными методами воздушной дезинфекции.
• Вспомогательное/поддерживающее оборудование: датчик точки росы, компрессор, установка циркуляции холодной воды (по требованию).
• Электрические защиты: защита от утечек, стабилизация перенапряжения, автоматическое переключение и сигналы безопасности.
