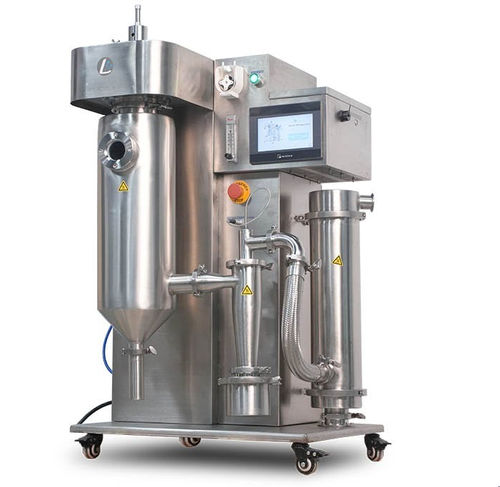

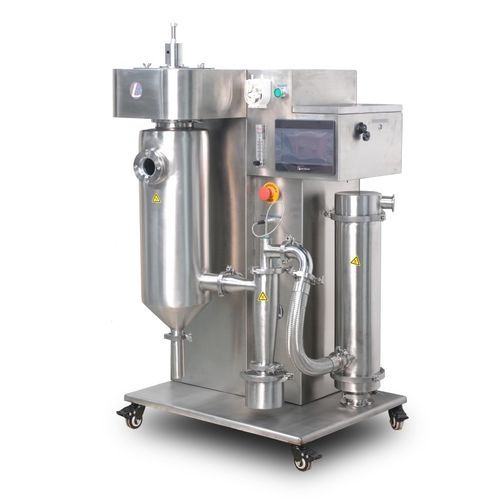

Мини-сушитель с распылением SD-18A PRO

для пищевой промышленностидля фармацевтической промышленностидля химической промышленности

Обзор продукта
SD-18A PRO — модульный мини-распылительный сушильный аппарат с замкнутым инертным контуром, предназначенный для сушки водных и органических растворителей в порошок. Устройство можно приобрести в базовой настольной конфигурации и позднее модернизировать съемным модулем замкнутого контура. Включены функции утилизации растворителя и система контроля кислорода для безопасной работы с горючими растворителями.

Конструкция модуля — ключевые моменты

• Модуль замкнутого контура (инертная петля) доступен как отдельное обновляемое решение.
• Конструкция с быстрым отсоединением позволяет оперативно подключать/отключать модуль.
• Работает как настольное (bench-top) устройство или как напольная установка.
• Совместим с подачей азота от генератора или баллона для инертной обработки.
• Построен на проверенной платформе SD-18A.

Основная конфигурация (модуль инертной петли)

• Двойной двухступенчатый конденсатор для охлаждения и утилизации растворителя.
• Возможность подключения к водопроводу или к внешнему циркуляционному чиллеру по требованию.
• Продвинутая система мониторинга кислорода для обеспечения безопасных инертных условий.
• Система мешочного фильтра в корпусе из нержавеющей стали и высококачественный сменный фильтрующий картридж (Donaldson).

Тщательная и стабильная конструкция

• Механическая конструкция, рассчитанная на долговечность и точность.
• Полностью изготовлен из нержавеющей стали для частей, контактирующих с продуктом, и корпуса камеры.
• Высокоточный двухпоточный распылитель U.S. Spray (стандартная насадка SS316) для надежного распыления.
• Регулируемый интервал против закоксовывания для предотвращения засорения насадки.
• Импортные силовые компоненты и вентилятор; управление подачей воздуха с частотным преобразованием.
• Управление PLC Siemens и электрические компоненты Schneider для надежного контроля и защиты.
• Цветной сенсорный LCD-дисплей с протоколированием данных и экспортом по USB.
• Производство по стандартам ISO 9001 и ISO 14001.

Двухпоточный распылитель U.S. Spray

• Конструкция с внешним смешением обеспечивает мелкое и высокоточное распыление.
• Независимое управление потоками воздуха и жидкости для работы с вязкими жидкостями и суспензиями.
• Насадка установлена в верхней центральной части распределителя воздуха и распыляет вниз в камеру сушки.

Система подачи воздуха

• Импортированный средненапорный воздуходув с роторной внутренней конструкцией.
• Управление частотным преобразователем обеспечивает бесступенчатую регулировку объема воздуха под требования процесса.

Область применения

• Подходит для сушки горючих органических растворителей, а также водных растворов/суспензий в порошки: фармацевтика, красители, пигменты, пищевые ингредиенты, молочные/яичные продукты, термочувствительные материалы, полимеры/смолы, керамика, парфюмерия, моющие средства, клеи и др.
• Позволяет напрямую преобразовывать эмульсии и суспензии в микронные порошки без предварительной фильтрации, концентрирования или помола.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: SD-18A PRO (модернизация SD-500/SD-501)
Макс. испарительная способность: 2000 ml/h
Скорость подачи насоса: 50–2000 ml/h (регулируется)
Система управления: Siemens PLC; Тайвань 7" цветной сенсорный LCD; отображение/управление температурой на входе/выходе, частотным преобразованием, частотой деблокировки сопла; ведение журнала данных, экспорт и анализ кривых; аварийные сигналы и защита от перегрузки
Температура входящего воздуха: 30–250 °C (точность управления ±0,5 °C)
Температура выходящего воздуха: 30–100 °C (точность управления ±0,5 °C)
Поток сушильного воздуха: управление инвертором, 0–70 m3/h (регулируется)
Датчики температуры: PT-100 для входа и выхода
Система распыления: оригинальный двухпоточный распылитель U.S. Spray (стандарт 0,7 мм); 0,4 мм и 1,5 мм опционально
Размер частиц: 1–25 μm
Среднее время сушки: 0,8–1,5 с
Антизакупорочное устройство: автоматическая функция деблокировки (0–60 с регулируется) и ручная деблокировка
Детекция кислорода: обеспечивает, что концентрация кислорода ниже установленного порога (например, <3%) перед подачей; диапазон 0–100% (точность 0,1)
Диапазон детекции давления: 0–100 kPa
Взрывозащитный модуль: автоматическое сброс давления при превышении заданного значения (по умолчанию >3 kPa)
Взрывозащитная пленка: автоматическая
Стандартные электрические компоненты: Schneider
Быстрые разъемы: датчик температуры, воздуховоды и питание с быстросъемными соединителями
Размер камеры сушки: D 204 mm, H 640 mm
Размер мешкового фильтра: D 133 mm, H 550 mm
Размер конденсатора: D 159 mm × H 830 mm × 2 (двойной конденсатор)
Диаметр выхлопной трубы: 51 mm
Электропитание: AC 220 V, 50–60 Hz
Мощность нагрева: 3.0 kW (нагреватель материал: 2520 специальная нержавеющая сталь)
Материал: корпус полностью из нержавеющей стали
Вес: 140 kg
Габариты (H×W×D): 1000 mm × 1005 mm × 1205 mm

БРЕНДЫ ОСНОВНЫХ КОМПОНЕНТОВ

• Насадка: U.S. Spray System, SS316
• PLC: Siemens S7-series
• Тачскрин: Taiwan (производитель дисплея)
• Двигатель вентилятора / инвертор: Taiwan Delta
• Контактор переменного тока, реле, воздушный выключатель, кнопки: Schneider
• Твердотельное реле: TWITEC
• Ротаметр: Dwyer (U.S.)

Технические параметры

• Модель: SD-18A PRO
• Макс. испарительная способность: 2000 ml/h
• Скорость подачи: 50–2000 ml/h (регулируется)
• Диапазон темп. входа: 30–250 °C (±0,5 °C)
• Диапазон темп. выхода: 30–100 °C (±0,5 °C)
• Поток воздуха: 0–70 m3/h (управление инвертором)
• Распылитель: U.S. двухпоточная насадка (0,7 мм стандарт)
• Размер частиц: 1–25 μm
• Управление: Siemens PLC + 7" сенсорный LCD, ведение журнала данных и экспорт USB
• Безопасность: монитор кислорода, детектирование давления, автоматическое сброс давления
• Питание: AC 220 V, нагрев 3.0 kW
• Конструкция: корпус полностью из нержавеющей стали
• Вес/Габариты: 140 kg; 1000×1005×1205 mm
