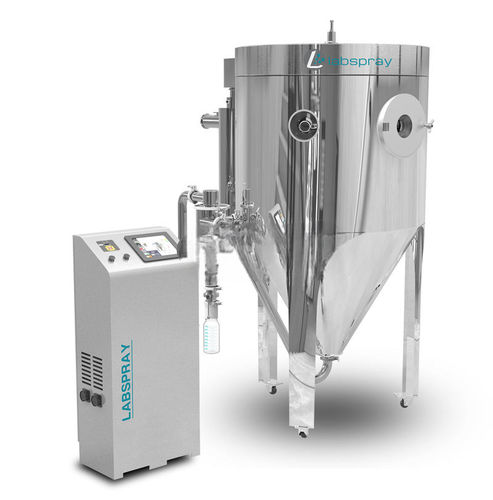

Осушитель с распылением SD-05A

горячим воздухомдля лабораторийдля пилотной установки

Краткое описание

• Пилотный распылительный сушильный аппарат для лабораторной и пилотной обработки водных растворов, санитарное исполнение из AISI 304.
• Производительность процесса: 5 L/h (≈5 kg/h).
• Варианты распылителя: стандартная двухжидкостная сопловая головка параллельного потока или опциональный высокоскоростной центробежный распылитель.
• Опционный рукавный фильтр с импульсной очисткой для очистки выхлопных газов и возврата продукта.
• Поставляется с PLC и 10" сенсорным экраном; опционально — бесшумный безмасляный компрессор.

Описание
SD-05A — модернизированный пилотный распылительный сушильный аппарат, обеспечивающий гибкую лабораторную эксплуатацию и простой доступ для очистки и инспекции. Может работать с ко-текущей двухжидкостной сопловой головкой или с опциональным центробежным распылителем. Сушильный газ электрически нагревается и распределяется через распределитель H-Adv для равномерного воздушного потока. Камера с конусным днищем (60°), круглая дверь WD с обзорным окном, внутреннее освещение и смотровое стекло. Система поставляется с PLC и необходимой измерительной аппаратурой. Все контактирующие с продуктом металлические части выполнены из нержавеющей стали AISI 304 с санитарной отделкой.

Материалы и отделка поверхностей

• Металлические части, контактирующие с продуктом: нержавеющая сталь AISI 304.
• Внешние поверхности и швы: полировка до Ra < 1.2 µm.
• Внутренние сварные швы в контактной зоне (камера, порошковый канал, циклон, контейнер для порошка, газовый канал к рукавному фильтру): гладкие поверхности, макс. Ra 0.8 µm.
• Остальные внутренние швы: шлифовка заподлицо с основным листом (зерно 120).
• Нержавеющая облицовка: AISI 304.

Стандартная комплектация

• Питательный перистальтический насос.
• Стандартный параллельный двухжидкостный сопловой распылитель.
• Центробежный распылитель (опция).
• Вытяжной вентилятор (индукционный).
• Электрический нагреватель воздуха.
• Интегрированный распределитель горячего воздуха H-Adv.
• Камера с конусным дном.
• Циклон и сборный флакон 1,5 л.
• Полевые приборы и аппаратная часть системы управления (PLC) и запчасти.

Система управления

• Электрический шкаф управления с сертифицированными электрическими компонентами.
• 10‑дюймовый емкостный высокоразрешающий сенсорный экран (1024×800).
• Программное обеспечение LF-Control 2.0: мониторинг температуры и давления, включение/выключение насоса, графики управления VFD, логирование данных и тревоги.
• Конструкция с быстрым отсоединением для датчиков, источников питания и трубопроводов для облегчения обслуживания.

Опциональные аксессуары

• Бесшумный безмасляный компрессор с многоступенчатой фильтрацией (опция).
• Пульсирующая система удара воздуха для автоматической очистки рукавного фильтра.
• Роторный высокоскоростной центробежный распылитель (опция).
• Рукавный фильтр для обработки выхлопа и возврата продукта (с пульсом или без).
• Стойка предфильтра воздуха из SS304.

Технические параметры
No. | Наименование | Спецификации
Базовые
1. | Модель оборудования | SD-05A
2. | Макс. испарение воды | 5 L/H (≈5 kg/h)
3. | Перистальтический насос | 0 ~ 5000 ml/h
4. | Температура воздуха на входе | 30 - 300 °C ± 2 °C
5. | Температура воздуха (другая зона) | 30 - 120 °C ± 2 °C
6. | Датчик температуры вход/выход | PT-100, интеллектуальное PID управление
7. | Конструкция распыления | Бесшовная конструкция сопла & опция модульного роторного RN-Con распылителя
8. | Распылитель | Импортный стандартный параллельный двухжидкостный распылитель (центробежный опционально)
9. | Распределитель горячего воздуха | H-Adv интегрированный, равномерное распределение, регулируемое направление
10. | Отверстие двери | WD круглая дверь с обзорным окном и теплоизоляцией
11. | Вытяжной вентилятор | Высоконапорный вентилятор (частотное управление), 1.5 kW / 220 V
12. | Электрические нагреватели | 10 kW / 380 V, нагревательные элементы из нержавеющей стали
13. | Расход сухого воздуха | До 100 kg/h
14. | Среднее время сушки | 1.0 - 1.5 s
15. | Устройство автоматического слива | Автоматическая игла, регулируемая частота 1 - 60 s
16. | Компрессор (стандартная спецификация) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Объем сборного флакона | 1.5 L
Система управления
1. | Электрический шкаф | HSSP стандартное покрытие; стандартные электрические компоненты Schneider
2. | Сенсорный экран | 10 дюймов емкостный, 1024×800
3. | Программное обеспечение | LF-Control 2.0 с логированием, графиками и сигналами тревоги
4. | Конструкция быстрого разъема | Быстрое подключение и трубопроводы для облегчения обслуживания
Прочее
1. | Напряжение | AC 380 V, 50 Hz
2. | Номинальная мощность | AC 380 V / 16 kW (пример номинальной мощности установки)
3. | Минимальное занимаемое пространство (Д×Ш×В) | 1930 mm × 1030 mm × 2010 mm
4. | Вес | 265 kg (вес блока)

Характеристики / технические спецификации

• Модель: SD-05A (пилотный распылительный сушильный аппарат).
• Производительность: 5 L / ≈5 kg в час для водных растворов.
• Распылители: стандартная двухжидкостная сопловая головка параллельного потока; опционально роторный высокоскоростной центробежный распылитель (RN-Con модульный).
• Нагрев: электрический нагреватель воздуха, распределяемый через H-Adv.
• Камера: конусное дно (60°), WD круглая дверь, смотровое окно и внутреннее освещение.
• Система сбора: циклон плюс 1.5 L сборный флакон; опциональный рукавный фильтр (с пульсом или без).
• Воздушная система: индукционный вентилятор (1.5 kW, VFD); опционально бесшумный безмасляный компрессор (2.2 kW, 180 L/min, 2-6 bar).
• Управление: PLC с 10" сенсорным экраном и LF-Control 2.0 (мониторинг, управление VFD, логирование, тревоги).
• Конструкция: контактные поверхности AISI 304; наружная отделка Ra < 1.2 µm; внутренние швы Ra ≤ 0.8 µm.
• Электропитание (типичное): AC 380 V, 50 Hz; пример номинальной мощности: 16 kW.
• Габариты минимальные: 1930×1030×2010 mm; масса ≈ 265 kg.
