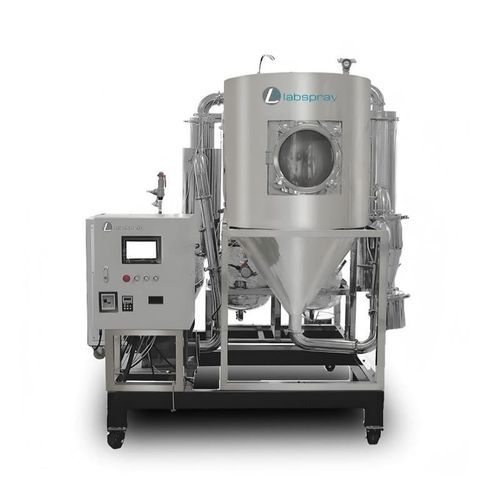

Осушитель с распылением LABSPRAY 05 LOOP

непрерывного действиядля фармацевтической промышленностидля лабораторий

Обзор продукта
Распылительная сушилка с инертным контуром (закрытый цикл с азотом) — это замкнутая технология распылительной сушки для суспензий, содержащих органические растворители, такие как этанол, метанол, ацетон, гексан и дизельное топливо. Система использует инертный газ (например, азот) в качестве рабочей среды для поддержания низкого содержания кислорода, предотвращения окисления и обеспечения возврата растворителя и газа.

Области применения

• Сушка материалов, содержащих органические растворители, либо окисляемых, огнеопасных или взрывоопасных материалов.
• Широко применяется в точной керамике, фармацевтике, материалах для аккумуляторов, порошках твердых сплавов (WC-Fe) и смежных отраслях.

Типы материалов
Предназначена для сушки суспензий на основе органических растворителей: метанол, этанол, циклогексан, эфир, пропил ацетат, ацетон и др.

Особенности инертной циркуляционной распылительной сушилки

• Закрытая циркуляция азота сокращает расход газа, предотвращает окисление и повышает безопасность проведения работ.
• Высокоточная система измерения кислорода автоматически управляет подачей в зависимости от концентрации кислорода.
• Чувствительная система измерения давления и автоматический сброс давления обеспечивают безопасное внутреннее давление.
• Фильтрация уменьшает потери материала после сушки.
• Многоступенчатая конденсация растворителя повышает коэффициент его восстановления.
• Множественные датчики температуры подходят для сушки термочувствительных материалов.
• Вентилятор с регулированием частоты контролирует объем воздуха на входе/выходе, снижая потери мелкодисперсного материала.
• ПРОИЗВОДИТЕЛЬ: кожухи труб с подогревом уменьшают теплопотери и повышают точность температурного контроля.
• Вихревые сепараторы сушильной башни разборные, что облегчает очистку и обслуживание.
• 10-дюймовый ЖК-телчскрин с функцией запоминания температурной кривой для мониторинга в реальном времени; корпус из нержавеющей стали.
• Опция: встроенный азотный генератор снижает зависимость от баллонов с газом.

Описание компонентов

• Электронная система управления: контроллер, сенсорный экран, модули, инвертор, SSR, температурные датчики — «мозг» машины для точного и стабильного управления.
• Система подачи: мерный бак, бак для растворителя, перистальтический насос и подающие трубопроводы для перемешивания и подачи суспензии к атомайзеру.
• Система распыления: центробежный атомайзер, спиральный аппарат, датчик выходной температуры, регулирующий клапан и манометр — образует мелкие капли для мгновенного высушивания в башне.
• Система сушки: корпус сушильной башни, внутренний манометр, смотровое окно, входные и выходные трубопроводы, входной фильтр — растворитель испаряется, твердые частицы осаждаются и собираются в виде порошка.
• Система улавливания продукта: циклонный сепаратор, сборный резервуар циклона, тканевый фильтр и импульсный вибратор — поэтапный сбор крупных и мелких частиц.
• Система конденсации: холодильная установка, конденсатор, циркуляционный насос и соединительные трубопроводы — конденсирует испарившийся растворитель в резервуар для возврата; охлажденный газ возвращается в цикл.
• Система циркуляции газа: фильтры, нагнетательный вентилятор, нагреватель и датчик входной температуры — циркулирует рабочую среду через конденсатор, нагреватель, башню и фильтры для повторного использования.
• Интеллектуальная система безопасности: анализатор кислорода, впускной клапан азота, вентиляционный клапан, предохранительный клапан, манометры и дифференциальные манометры — автоматически регулирует содержание кислорода, подачу азота и сброс давления.

Взрывозащита и конструкция безопасности

• Трехуровневая взрывозащита:
• Уровень 1 (базовый): инертный газ (азот) в качестве среды; закрытая циркуляция поддерживает кислород ниже порогового значения безопасности (система работает нормально при O2 ≲ 2%).
• Уровень 2 (механический): манометры и предохранительный клапан; при превышении давления в башне заданного значения (напр., > 4000 Pa) предохранительный клапан открывается; при O2 > 2% система вентилирует и заполняется азотом.
• Уровень 3 (окончательный): взрывозащитный разрывной диск в верхней части башни открывается при аномальном избыточном давлении для защиты системы.

Итог параметров

• Тип продукта: распылительная сушилка с азотным закрытым контуром
• Модель: LABSPRAY 05 LOOP
• Производительность: 5 L/h
• Минимальный объем подачи: 100 mL
• Диаметр сушильной камеры: φ900 mm
• Структура распыления: центробежная система распыления
• Электронная система управления: собственные НИОКР
• Макс. температура на входе воздуха: ~250 °C (регулируется)
• Режим горячего воздуха: вдувной воздух
• Мощность нагревателя: 10 kW
• Диапазон кислородомера: 0–25%
• Давление в трубопроводе: 3000 Pa – 5000 Pa
• Общая мощность машины: 32 kW
• Занимаемая площадь (L×W×H): 10005 × 4000 × 3510 mm
• Электропитание: 3P 380V / 50Hz
• Краткое описание: 1) Распылительная камера, циклонный сепаратор, сборные флаконы для продукта и отходов выполнены из нержавеющей стали. 2) Корпус из SUS304. 3) Опциональное фильтровальное устройство (мешок) для повышения коэффициента извлечения. Габариты могут быть адаптированы под требования площадки.
