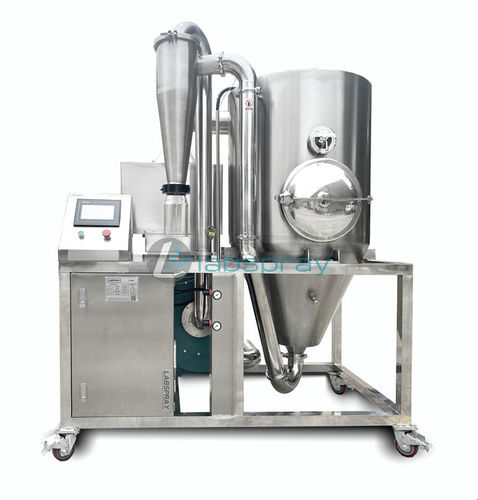

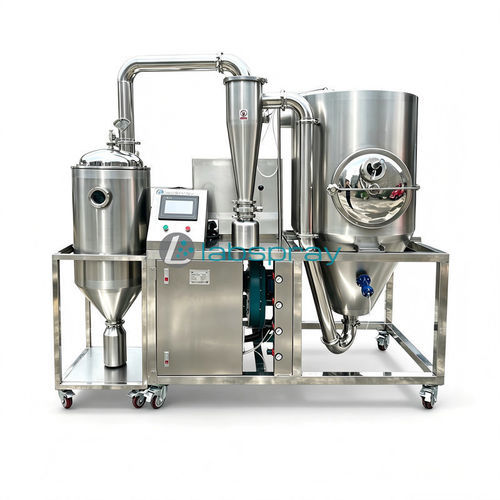

Осушитель с распылением SD-P5

горячим воздухомвоздушныйс теплообменником

Краткое описание
Сушилка распылительного типа SD-P5 — оборудование для сушки жидких материалов с низкой температурой кипения и высокой вязкостью. Модифицирована на основе отечественных и зарубежных конструкций распылительных сушилок, быстро высушивает распылённую жидкость в готовый порошок, отделяемый циклоном и удаляемый нагнетательным вентилятором.

Принцип работы
Холодный воздух фильтруется, нагревается и подается через верхний распределитель воздуха; горячий воздух спирально опускается по башне распыления. Жидкость подаётся насосом к центробежному распылителю в верхней части башни и разрывается на мелкие капли. Капли и горячий воздух контактируют параллельно, происходит быстрый теплообмен: влага испаряется, материал высыхает за секунды. Продукт собирается через циклоническое разделение, а отработанный воздух удаляется нагнетательным вентилятором.

Особенности

• Очень короткое время сушки (время пребывания материала около 5 секунд), сохранение активных компонентов.
• Бак большой диаметра, адаптируемый к различным материалам; регулируемая температура приточного воздуха для широкого диапазона рабочих условий.
• Комплексная комплектация оборудования для удовлетворения производственных требований.
• Простота эксплуатации и высокая адаптивность; не требуется специальный оператор.
• Собственный спиральный распределитель входного воздуха для равномерного объёма воздуха вокруг башни и минимизации налипания на стенки.
• Удобная герметичная дверца для очистки корпуса башни для полного очищения и уменьшения налипания материала.
• Внутренняя поверхность башни отполирована зеркально (без мёртвых зон) для предотвращения налипания и облегчения очистки.
• Контролируемая температура приточного воздуха для соответствия процессам сушки материала.
• Все трубопроводы и циклоны оснащены быстродействующими очистными люками.
• Конструкция электрического нагревателя U-образной трубки уменьшает растрескивание сварных швов при тепловом расширении; алюминиевые ламели повышают теплопередачу и эффективность.

Применение
Подходит для сушки жидких материалов с низкой температурой кипения и высокой вязкостью для получения порошка или гранул без повреждения активных компонентов.

Комплектация (сводная таблица)
NO. | Наименование | Технические данные | Материал | Кол-во | Примечание
1 | Система подачи - перистальтический насос | P=0.55KW | — | 1pc | Насос подачи

Система горячего воздуха:
1 | Воздушный фильтр | Первичный фильтр | Рама SUS304 | 1 set | Первичный фильтр
2 | Воздушный фильтр | Фильтр средней эффективности | Рама SUS304 | 1 set | Средний фильтр
3 | Электрический нагрев | P=18kw | SUS304 | 1 set | U-образный нагреватель, алюминиевые ламели
4 | Канал горячего воздуха | — | SUS304 δ1.5 | 1 set | С утеплением, матовая отделка

Система сушильной башни:
1 | Основная башня | Диаметр φ0.8m | SUS304 δ2.0 | 1 set | Внутри зеркальная полировка, снаружи матовая
2 | Регулируемый распределитель горячего воздуха | — | SUS304 δ2.0 | 1 set | Зеркальная обработка
3 | Переменный спиральный входной вихрь | — | SUS304 δ3.0 | 1 set | Зеркальная обработка
4 | Электрический высокоскоростной центробежный распылитель | 1-5 (скорость) | SUS304 / сплав | 1 set | P=0.75kw частотное управление

Система приёма:
1 | Первичный циклонный сепаратор | LT-280 | SUS304 δ2.0 | 1pc | Длинный конус, быстрая открываемость
2 | Приёмный контейнер | — | Прозрачный пластик | 1pc | Сборный контейнер
3 | Вентилятор нагнетательный | 9-19-4A | Q235A | 1 set | P=2.2kw

Система управления:
Щит управления SUS304 с цветным сенсорным экраном. Функции: отображение и автоматическое управление температурой притока; отображение температуры выхода; управление подачей; динамическое отображение процесса.

Технические характеристики

• Производительность испарения воды: 5 Kg/h
• Мощность электрического нагрева: 18 kW
• Температура приточного воздуха: 30 ~ 250 °C (регулируется в зависимости от материала)
• Температура выходящего воздуха: 60 ~ 90 °C (регулируется в зависимости от материала)
• Управление: цветной сенсорный экран с частотным приводом; точность температуры нагрева ±1 °C
• Высокая степень автоматизации
• Вес (нетто): 300 kg
• Габариты (Д × Ш × В): 1300 × 1100 × 2000 mm
• Общая установленная мощность (ориентировочно в конфигурации): 23 kW (питание: 3 фазы 380V/50Hz)
• Размер упаковки: 1900 × 1300 × 2100 mm; Брутто вес (упаковано): 400 kg
