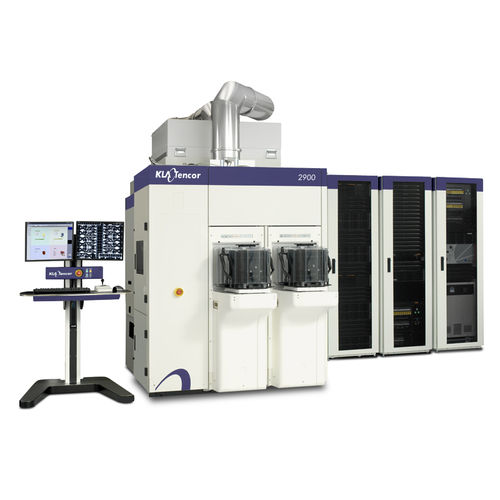

Оптический прибор для контроля 29 series

для полупроводниковой пластины с рисунком структурыдля электронной промышленностивысокое разрешение

Обзор
Комплексные системы инспекции и ревью дефектов на вафлях для обнаружения, классификации и мониторинга рисунковых и поверхностных дефектов в НИОКР и серийном производстве. Платформы объединяют широкополосное оптическое освещение (включая SR‑DUV), лазерное сканирование и e‑beam‑ревью с современными датчиками и алгоритмами на базе ИИ для выявления дефектов на лицевой/тыльной стороне и по кромке для разных размеров ваферов и типов подложек.

Серии продуктов и краткое описание

• 39xx Series: Инспекция паттернированных ваферов с суперразрешением и широкополосным плазменным освещением для передовой логики и памяти (≤5–7 нм). Включает SR‑DUV, низкошумные датчики, продвинутые ML‑алгоритмы, Setup 2.0 и связку DualSENS™ с e‑beam‑ревью.
• 29xx Series: Широкополосные плазменные инспекторы (DUV/UV/visible) для мультислойной чувствительности и режима Super•Pixel™.
• C30x Series: Настраиваемая широкополосная инспекция для 200/300mm с NanoPoint™, выбираемыми оптическими апертурами и высокоскоростными датчиками для НИОКР и производства.
• Voyager® / Puma™: Лазерные сканирующие инспекторы, оптимизированные для вывода в производство и высокого пропускания, с DefectWise® deep learning и NanoPoint™ design‑aware.
• 8 Series: Высокопроизводительная широкополосная инспекция для различных субстратов (Si, SiC, GaN, стекло) и размеров ваферов (150/200/300mm) с DesignWise® и DefectWise® AI.
• Micro-SR™ / CIRCL™ / Castor™: Оптические ревью, модульные кластеры и интегрированные решения инспекции с 3D‑метрологией для ревью лицевой/тыльной поверхности и кромки с параллельным сбором данных.
• Surfscan®: Инспекция непаттернированных ваферов (DUV‑лазеры) для квалификации инструментов, валидации EUV‑резистов и IQC/OQC с классификацией на основе изображений (IBC).
• eDRX / eDR7xxx / eSL10™: Системы e‑beam‑ревью и e‑beam‑инспекции паттернов с высокоразрешающей визуализацией, Simul‑6™ для мульти‑контрастной информации и SMARTs™ AI для разделения DOI.

Применения

• Обнаружение дефектов и поиск «hotspot»
• Отладка процессов и инженерный анализ НИОКР
• Проверка EUV/193i печати и квалификация резистов
• Мониторинг и квалификация инструментов, линий и окон процесса
• Входной / выходной контроль качества ваферов (IQC / OQC)

Система и программная экосистема

• Интеграция с inline‑автоматизацией и выборкой (DirectedSampling™, I‑PAT®) для рабочих процессов фильтрации и стратегии нулевых дефектов
• Анализ изображений и данных с помощью DefectWise®, aiSIGHT, Klarity® и других ML/AI инструментов
• Оптическая↔e‑beam связность (DualSENS™, OptiSens™) для ускорения обучения по выходу годных и связанных ревью

Ключевые характеристики / Технические спецификации

• SR‑DUV и настраиваемые широкополосные источники; работа в DUV/UV/visible диапазонах
• Выбираемые оптические апертуры и режимы фокусированной инспекции NanoPoint™/DesignWise®
• Низкошумные, высокоскоростные датчики для высокой чувствительности и пропускной способности
• Продвинутые ML‑алгоритмы для подавления ложных срабатываний и разделения DOI (DefectWise®, SMARTs™)
• Simul‑6™ и режим Yellowstone™ для комбинированного контраста и высокоскоростной e‑beam визуализации
• Поддержка 150 / 200 / 300mm ваферов и множества субстратов (Si, SiC, GaN, стекло, сапфир и т.д.)
