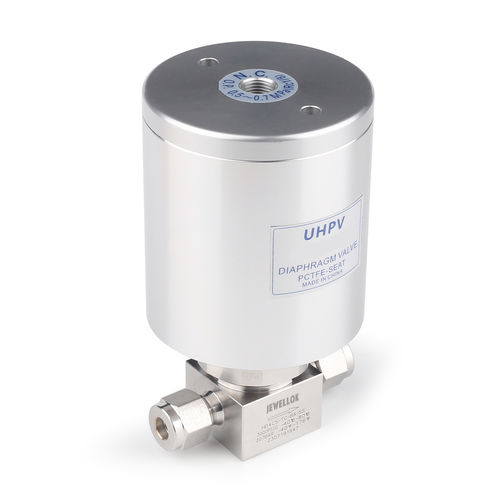

Клапан с диафрагмой HD

пневматическийспускнойдля контроля

Обзор

• Пневматический мембранный клапан HD SERIES для высоких давлений, разработан для приложений с ультрачистой средой, подходит для полупроводниковой отрасли, лабораторий и других высокотехнологичных отраслей.

Особенности

• Конструкция для ультрачистой среды, минимизирующая зоны загрязнения и задержки.
• Оптимизированный потоковый канал для полной очистки, продувки и максимальной пропускной способности.
• Сборка и упаковка высокой чистоты, соответствующие требованиям полупроводниковой промышленности.
• Каждый продукт перед отправкой проходит проверку на герметичность гелием.

Корпус

• Материал: нержавеющая сталь 316L VIM‑VAR для приложений с ультрачистой средой.
• Шероховатость внутренней поверхности до Ra 5 μin, обеспечивающая полную очистку потокового канала.
• Конструкция минимизирует зоны задержки, облегчает продувку и максимизирует пропускную способность.

Мембрана

• Варианты материалов: Hastelloy C‑22 или кобальтосодержащий суперсплав (UNS R30003) для прочности и коррозионной стойкости.
• Оптимизированная конструкция для длительного ресурс при циклической работе.

Седло

• Полностью заключённое седло из PCTFE обеспечивает отличную устойчивость к набуханию и загрязнениям.
• Улучшенная герметичность при проверке гелием и минимальное образование частиц.
• Спроектировано для длительного срока службы в циклах.

Технические данные
Технические схемы и чертежи размеров приведены на странице продукта. Размеры указаны в миллиметрах и служат лишь для справки, могут быть изменены.

Размеры изделия
Размеры в миллиметрах приведены для справки и могут быть изменены.

Информация для заказа
Представлены стандартные технические условия и варианты моделей (информация для заказа доступна в документации продукта и изображениях на странице продукта).

Характеристики / технические спецификации

• Серия: HD SERIES
• Материал корпуса: 316L VIM‑VAR нержавеющая сталь
• Шероховатость внутренней поверхности: до Ra 5 μin
• Материалы мембраны: Hastelloy C‑22 или кобальтосодержащий суперсплав (UNS R30003)
• Материал/конструкция седла: полностью заключённое седло из PCTFE
• Чистота: сборка и упаковка высокой чистоты для полупроводниковых применений
• Испытания: проверка на утечку гелием выполнена для каждой единицы
• Применения: полупроводники, лабораторные специальные газы, распределение промышленных газов и другие системы газов высокой чистоты
