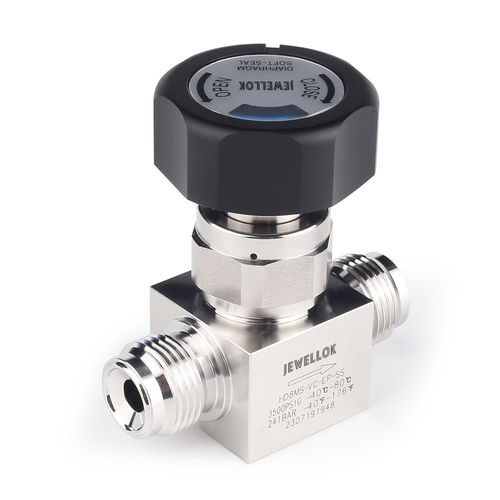

Клапан с втулкой LD

с ручным управлениемспускнойдля контроля

Ручной низкодавлени евый диафрагменный клапан LD SERIES — UHP высокотемпературный, нулевой мёртвый объём

Применение и назначение
Клапан LD SERIES предназначен для линий подачи паров при низком давлении и UHP (ультра‑высокой чистоты) вакуумных линий в производстве полупроводников, особенно для нагреваемых трубопроводов в процессах CVD и ALD. Обеспечивает ручную изоляцию потока и предотвращает виртуальные утечки, способные нарушить субнанометровые технологические процессы на пластинах.

Устранение виртуальных утечек за счёт конструкции

• Архитектура без мёртвого объёма: Оптимизированная внутренняя камера без скрытых полостей для исключения задержки молекул.
• Подбор материалов для высоких температур: Омываемые компоненты из 316L VIM‑VAR нержавеющей стали и мембраны из Hastelloy C‑22 или кобальтовых суперсплавов (UNS R30003) сохраняют прочность и уплотняющие свойства при непрерывном нагреве.
• Электрополированная внутренняя поверхность: Внутренние поверхности электро‑полированы до < 5 micro‑inches Ra для снижения адсорбции и ускорения десорбции при продувке и откачке.

Установка и обслуживание
Компоненты в двойной упаковке распаковывать только в сертифицированном чистом помещении класса 100. Устанавливать клапан с рекомендованными соединениями orbital butt‑weld или VCR face‑seal. При использовании нагревательных рубашек обеспечить равномерное покрытие и не превышать максимальную допустимую температуру клапана. Перед запуском процесса выполнить тесты падения вакуума и проверку на утечки с помощью масс‑спектрометра с гелием для подтверждения базовой герметичности.

LD SERIES
НИЗКОДАВЛЕНИ ЕВЫЙ РУЧНОЙ ДИАФРАГМЕННЫЙ КЛАПАН

Особенности
Корпус

• Корпус из 316L VIM‑VAR нержавеющей стали для применений ультра‑высокой чистоты.
• Внутренняя шероховатость достигает < 5 μin Ra, проточная полость полностью очищаема.
• Минимизированы зоны захвата для облегчения продувки и максимизации пропускной способности.

Мембрана

• Hastelloy C‑22 или кобальтовые суперсплавы (UNS R30003) для термической и коррозионной стойкости.
• Конструкция для длительного ресурса циклов.

Седло

• Полностью закрытое седло из PCTFE, устойчивое к набуханию и загрязнению.
• Улучшенные показатели при гелиевых тестах на герметичность и минимальная генерация частиц.
• Сборка и упаковка в условиях высокой чистоты; гелиевые испытания перед отправкой.

Технические данные
Технические иллюстрации и чертежи размеров доступны для справки (размеры в миллиметрах; подлежат изменению).

Размеры изделия
Размеры приведены для справки и могут быть обновлены.

Форма проточного канала
Оптимизированный проточный канал для минимизации захватов и повышения эффективности продувки.

Информация для заказа
Для семейства LD SERIES доступны несколько конфигураций и стандартные спецификации заказа.

Технические характеристики

• Модель / Серия: LD SERIES
• Применение: UHP вакуумные и низкодавлени евые паровые линии для полупроводниковых процессов (CVD, ALD)
• Материал корпуса: 316L VIM‑VAR нержавеющая сталь
• Внутренняя отделка: Электрополировка до < 5 micro‑inches Ra
• Материалы мембраны: Hastelloy C‑22 или кобальтовые суперсплавы (UNS R30003)
• Материал/конструкция седла: Полностью закрытое седло PCTFE
• Архитектура: Внутренняя омываемая полость без мёртвого объёма
• Обращение в чистой комнате: Двойная упаковка; подходит для распаковки в классе 100 и высокочистой сборки
• Варианты подключения: Orbital butt‑weld или VCR face‑seal (рекомендуется)
• Испытания: Тесты вакуумного спада и проверка утечек масс‑спектрометром с гелием; гелиевая проверка перед отправкой
• Эксплуатационные примечания: Разработан для нагреваемых газовых линий; обеспечить равномерное покрытие нагревательной оболочки и не превышать максимальную допустимую температуру
