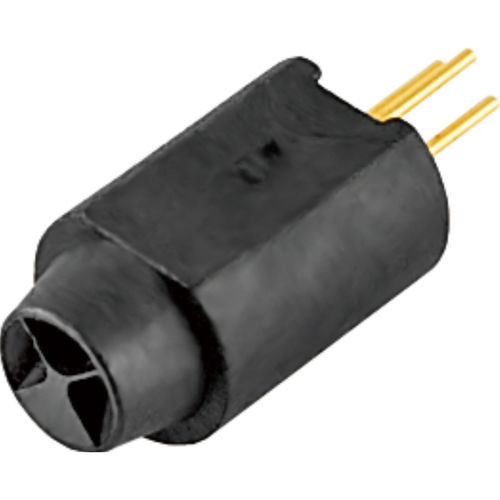

Гнездо для лазерного диода
" Круг с шагом
4-контактный
Окунание в припой
Гнезда для лазерных диодов, в которых используются надежные контакты внутри гнезда.
Применяется не только для полупроводниковых лазерных диодов, но и для фотодиодов.
Допустимый диаметр выводов.
0.26 - 0.36 / 0.0102" - 0.0142"
Диэлектрическая прочность -
Сопротивление изоляции -
Контактное сопротивление -
Номинальный ток -
Рабочая температура
Втулка - латунь, покрытие Au поверх Ni
Контакт - медный сплав, покрытие Au поверх Ni
Изолятор - PPS или LCP Black
Эти гнезда предназначены для монтажа на печатной плате.
При пайке с выводом гнезда вывод может оторваться от изолятора под действием тепла пайки.
1.Для предотвращения падения штырька на заднюю поверхность гнезда LD используйте клей.
2.Выберите для вывода штырь другой формы.
---
