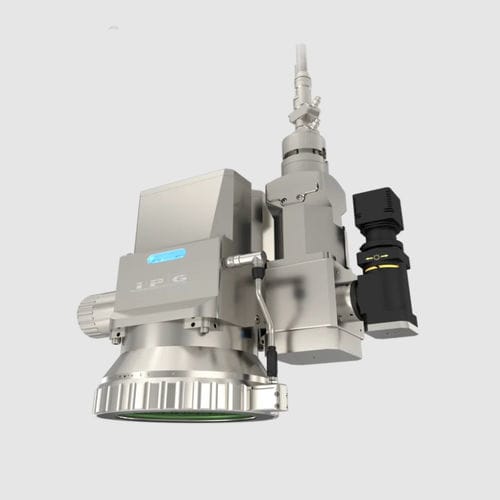

Головка лазерного сканера 3D IPG series

2DXYXYZ

Обзор
Лазерные сканирующие головки (2D и 3D) направляют лазерный луч с помощью отражения от зеркал для сканирования рабочей области. Быстрое и точное сканирование уменьшает необходимое движение системы и повышает производительность процесса. Сканеры IPG интегрируются с лазерами IPG для промышленных задач: сварка, резка, очистка, абляция, маркировка и аддитивное производство.

Ключевые характеристики

• Обработка мощности (мультимод): до 2 кВт (средняя мощность), до 6 кВт (D20), до 12 кВт (D33 / 3D)
• Степень защиты: IP67 доступна для моделей высокой мощности
• Варианты апертур: 12 мм, 20 мм, 33 мм
• Ширина поля сканирования: до ~320 мм (доступны широкоугольные объективы)
• Формы поля: квадратные и прямоугольные поля сканирования

Широкоугольная линза
Более широкие поля сканирования увеличивают область лазерной обработки, позволяя выполнять больше резов, сварных швов или очищать большую площадь за одну позицию, снижая общие перемещения системы. Доступны широкоугольные объективы квадратной и прямоугольной формы в зависимости от требований приложения.

Integration Control Center

• Прямые подключения к сканеру, лазеру, роботу/ПЛК (Fieldbus), ПК и измерению швов LDD
• Поддержка промышленных шинов: Profinet, Ethernet/IP, EtherCAT
• Комплект промышленных кабелей и несколько вариантов крепления

Семейства продуктов и сравнение
Mid-Power 2D Scanner — мультимод до 2 кВт; апертура ~12 мм; примеры объективов: 100 мм (60×60 мм) до 420 мм (300×300 мм).
High-Power Laser Scanner (D20) — мультимод до 6 кВт; апертура 20 мм; примеры: 260 мм (112×112 мм), 500 мм (250×250 мм); IP67 в выбранных конфигурациях.
Ultra High-Power Laser Scanner (D33) — мультимод до 12 кВт; апертура 33 мм; много- и одномодовые объективы до 510 мм (поля до ~270×270 мм); IP67 доступна.
3D High-Power Laser Scanner — до 12 кВт; апертура 33 мм; выбранные объективы обеспечивают ход по Z примерно ±6 мм до ±13 мм; обнаружение загрязнения окна доступно на моделях высокой мощности.

Примечания
Указанные спецификации представляют типовые конфигурации. Доступны индивидуальные комбинации объективов/полей и настройки в соответствии с моделью и областью применения.

Технические характеристики

• Применение: сварка, резка, очистка, абляция, маркировка, аддитивное производство
• Обработка мощности: до 2 кВт / 6 кВт / 12 кВт в зависимости от семейства
• Степень защиты: IP67 на выбранных моделях высокой мощности
• Апертура: 12 мм, 20 мм, 33 мм
• Фокусные линзы / поле сканирования (XY): примеры от 60×60 мм до ~300×300 мм (мультимод) и одномодовые поля до ~270×270 мм
• Ход фокуса (Z): типично ±6 мм до ±13 мм (зависит от модели/линзы)
• Коллимирующие линзы: 50, 60, 85, 100, 120, 140, 160 мм (в зависимости от модели)
• Рабочее расстояние: до ~630 мм (в зависимости от модели)
• Обнаружение загрязнения окна: доступно на моделях высокой мощности
• Интеграция: встроенный Integration Control Center для Fieldbus, робота/ПЛК, лазера и измерительных подключений
