Лазерный источник непрерывной волны YL series

волоконныйдля сваркидля резки

Обзор
Одномодовые волоконные лазеры IPG обеспечивают высокое качество пучка за счёт использования волоконных ядер диаметром в несколько микрон, что позволяет фокусировать мощность в очень маленькие пятна. Это даёт возможность повышать скорость процессов, улучшать качество деталей и снижать тепловложение при промышленной обработке материалов.

Ключевые особенности

• Мономодовый профиль пучка с очень низкими значениями M2
• Малые размеры фокусного пятна (typ. ~30–100 µm) для высокой плотности мощности и высокой точности
• Типичные длины волны около 1070 нм (варианты 1075 нм)
• Выходная мощность в семействе масштабируется до 10 кВт

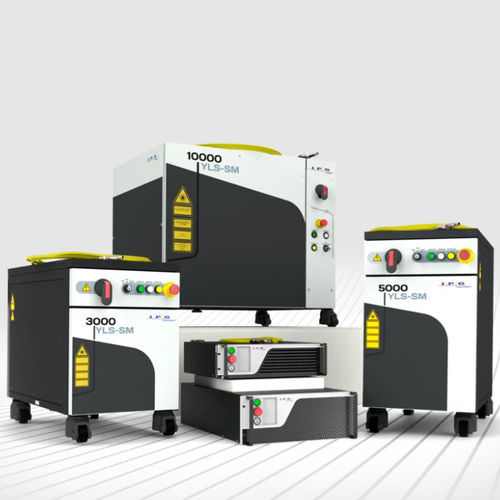

• Доступны форм-факторы: шкаф (YLS-SM), стойка (YLR-SM) и двойной пучок / AMB (YLS-SM-AMB)
• Опции модуляции для импульсных/модулируемых процессов (зависит от серии)

Применения

• Прецизионная сварка
• Сварка аккумуляторов для электромобилей (EV)
• Прецизионная резка и сверление
• Подготовка поверхности & текстурирование
• 3D-печать & аддитивное производство

Мономодовый vs Мультимодовый — примечания
Мономодовые пучки имеют гауссовское распределение энергии, сконцентрированное в небольших пятнах (typ. 30–100 µm), что делает их подходящими для тонкой резки, сверления, прецизионной сварки, обработки неметаллов и аддитивного производства. Мультимодовые пучки содержат несколько пространственных мод и обычно дают более крупные фокальные пятна (~100 µm до >1 mm), что предпочтительно для высокомощной резки и сварки толстых материалов.

Сравнение одномодовых волоконных лазеров (таблица)
Колонки: Серия YLS-SM | Серия YLR-SM | Серия YLS-SM-AMB
Качество пучка: M2 < 1.1 (до 2 кВт); M2 < 1.15 (до 4 кВт); M2 < 1.2 (до 5 кВт); M2 < 2 (до 10 кВт) | M2 < 1.1 | M2 < 1.3
Длина волны: 1070, 1075 нм | 1070 нм | 1070 нм
Выходная мощность: до 10 кВт | до 8 кВт | Одномодовое ядро: до 3 кВт; Кольцевой пучок: до 5 кВт
Частота модуляции: до 10 кГц | до 50 кГц | до 10 кГц

Примечания
Указанные значения соответствуют стандартным конфигурациям; могут быть доступны индивидуальные спецификации. Наличие продукции варьируется по регионам.

Характеристики / технические спецификации

• Качество пучка (M2): typ. <1.1 до <2 в зависимости от серии и мощности
• Типичная длина волны: ~1070 нм (варианты 1075 нм доступны)
• Максимальная выходная мощность семейства: до 10 кВт
• Типичные размеры фокального пятна одномодового режима: ~30–100 µm
• Размеры фокального пятна мультимода (для сравнения): ~100 µm до >1 mm
• Частота модуляции (зависит от серии): до 10 кГц (некоторые серии до 50 кГц)
• Варианты продукта: шкафные и стоечные форм-факторы, а также одно- и двухлучевые варианты (AMB)
