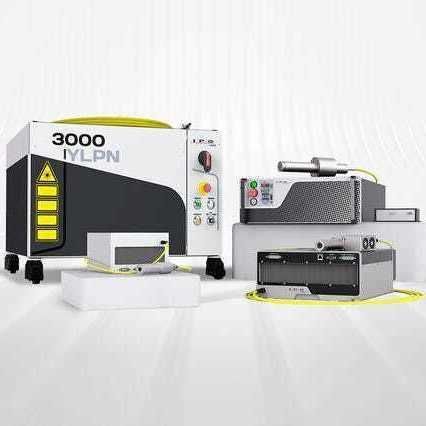

Импульсная лазерная система YLPN series

наносекундаволоконнаяинфракрасная

Обзор
Инфракрасные наносекундные импульсные волоконные лазеры обеспечивают высокую среднюю мощность и настраиваемую энергию импульса для обработки материалов в различных отраслях промышленности. Фибровая архитектура IPG позволяет реализовать модульные и шкафные решения для интеграции или автономного производства.

Основные области применения

• Лазерная очистка и обработка поверхности
• Резка и подрезка листов и фольги
• Маркирование и гравировка (включая тёмное маркирование, требующее высокой энергии импульса)
• Сверление, рисование (scribing) и микрообработка
• Производство прецизионных микроформ

Ключевые преимущества

• Варианты с высокой средней мощностью и высокой энергией импульса для высокого пропускного способности
• Настраиваемые длительности импульса и частоты повторения под требования процесса
• Варианты качества луча для детальной обработки или повышенной производительности
• Доступны шкафные системы с водяным охлаждением и компактные модули с воздушным или проводящим охлаждением

Семейства продуктов / сравнение (обзор)
YLPN-S серия | 1064 нм | до 3 кВт | до 150 мДж | 25, 50, 70, 100 нс | 2–300 кГц | Водяное охлаждение
YLPN-R (высокая энергия импульса) | 1064 нм | до 2 кВт | до 100 мДж | регулируемо 20–2000 нс | 2–8000 кГц | Водяное охлаждение
YLPN-R (высокая яркость) | 1064 нм | до 2 кВт | до 10 мДж | регулируемо 30–2000 нс | 2–8000 кГц | Водяное охлаждение
YLPN-M серия (модули) | 1064 нм | до 500 Вт | до 2 мДж | регулируемо 0,15–500 нс | 2–10 000 кГц | Воздушное охлаждение
YLPN-M фиксированный импульс / низкая мощность | 1064 нм | до 100 Вт | до 1 мДж | фиксированно или регулируемо 1,5–350 нс | 2–500 кГц | Воздух или теплопроводное охлаждение

Заметки по производительности
Энергия импульса, длительность и частота повторения широко настраиваемы внутри и между сериями для оптимизации производительности и качества обработки материалов. Шкафные варианты рассчитаны на максимально возможную среднюю мощность и энергию импульса; модульные решения — на компактную интеграцию и высокую частоту повторения.

Технические характеристики (примеры)

• Длина волны: 1064 нм (типично)
• Средняя мощность: до 3 кВт (в зависимости от серии)
• Энергия импульса: до 150 мДж (варианты с высокой энергией)
• Длительность импульса: 0,15–2000 нс (в зависимости от модели; доступны фиксированные варианты)
• Частота повторения: обычно от 2 кГц до 10 000 кГц в зависимости от модуля/серии
• Качество луча / BPP: зависит от серии (например, M2 ~1,5–12; BPP для круглых/квадратных сердечников)
• Охлаждение: водяное (шкафы) или воздушное/проводящее (модули)
• Компоновка: шкафные решения (YLPN-S, YLPN-R) и компактные модули (YLPN-M)

Ресурсы
Доступны технические паспорта и datasheet для нескольких моделей и модульных вариантов YLPN. Демонстрационные видео показывают очистку, резку, маркировку и другие прецизионные процессы с использованием инфракрасных наносекундных волоконных лазеров.
