Лазерная система с практически непрерывной волной MCQL-450/4500/x

волоконнаяинфракраснаядля использования в медицине

Обзор
Квазиконтинуальные (QCW) волоконные лазеры формируют относительно длинные импульсы с высокой пиковой мощностью, что позволяет достигать обработки, сопоставимой с непрерывными (CW) лазерами, при более низкой средней мощности. QCW‑импульсы обеспечивают пик мощностью до 10× средней и энергию импульса до нескольких сотен джоулей. Типичные длительности импульса: 0,05–50 мс. Доступны конфигурации single‑mode, multi‑mode и multi‑channel; базовая длина волны 1070 нм, есть варианты с диодами и туллием.

Эффективное использование мощности лазера
QCW‑лазеры создают длинные импульсы с высокой пиковой мощностью, что позволяет эффективно передавать энергию на металлические и неметаллические поверхности при сниженной средней мощности, реализуя стратегии с высокой энергией на импульс или низким тепловым воздействием для чувствительных материалов и процессов с высокой производительностью.

Ключевые возможности и особенности

• Пиковая мощность до 10× средней мощности
• Длительности импульса типично 0,05–50 мс (в зависимости от семейства)
• Энергия импульса до нескольких сотен джоулей (например, до ~240 J)
• Доступны single‑mode, multi‑mode и multi‑channel конфигурации
• Варианты длин волн: 1070 нм стандарт; диодный QCW (~895 нм) и туллиевый QCW (1880–2100 нм)
• Аналоговая модуляция импульсов для формирования временных профилей и последовательностей импульсов

Гибкая оптимизация приложений
Отдельные QCW‑импульсы можно модулировать для получения оптимальных временных форм или последовательностей импульсов. Типичные стратегии: мульти‑пульсные всплески для сверления, нарастание импульсов для предварительной очистки, усиленные пики для высокоотражающих материалов и спад импульсов для снижения образования трещин.

Применения

• Сверление — сочетание высокой пиковой мощности и длительного импульса обеспечивает высокое качество отверстий при высоких скоростях.
• Сварка — пиковая мощность позволяет преодолевать отражательную способность металлов (медь, алюминий) при минимальном тепловом воздействии; подходит для сварки батарей и прецизионных стыков.
• Резка — single‑mode QCW обеспечивает эффективное акцептирование энергии в неметаллах (керамика, сапфир) для высокоскоростной качественной ИК‑резки.
• Медицинские и научные применения — диодные и туллиевые QCW‑модули предоставляют энергию и длины волн для выбранных медицинских и лабораторных интеграций.

Семейства продуктов / варианты (обзор)

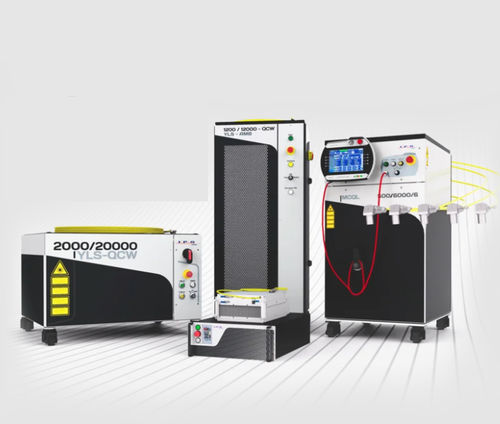

Представленные семейства: YLS‑QCW (многорежимные шкафы), MCQL (многоканальные QCW), YLR‑QCW (стойки), YLM‑QCW (модули), YLR/YLM‑QCW‑SM (одномодовые), а также DLM‑QCW (диодные QCW‑модули) и TLM‑QCW (туллиевые QCW‑модули).

Сравнение серий (высокоуровневое)
1070 нм | Выходные каналы | Многорежимная ср. мощность | 10× пик | Энергия импульса | Длительность | Диаметр волокна | Частота повторения | Охлаждение
YLS‑QCW: 1 | до 2 кВт | до 20 кВт | до 240 J | 0,2–10 мс | 50–300 μм | до 2 кГц | воздух или вода
MCQL: 2,3,4,6 | до 500 W/канал | до 6 kW/канал | до 60 J/канал | 0,05–50 мс | 200–600 μм | до 10 кГц | вода
YLR‑QCW / YLM‑QCW / SM: диапазоны до 600 W (модули), одномодовые 14 μм, частоты до 50 кГц, охлаждение по серии.

Диодные и туллиевые опции QCW
DLM‑QCW (диодные): ~895 нм, выходы до нескольких сотен ватт, сердцевина волокна ~600 μм для OEM‑интеграции ручных аппликаторов; TLM‑QCW (туллий): 1880–2100 нм для приложений в средне‑ИК, варианты single/multi‑mode и пульсовые энергии для промышленных и медицинских задач.

Примечания
Указанные характеристики являются типовыми для стандартных изделий; доступны индивидуальные конфигурации и региональная доступность по запросу.

Технические спецификации

• Типичные длины волн: 1070 нм (диод ~895 нм; туллий 1880–2100 нм)
• Длительность импульса: обычно 0,05–50 мс (некоторые шкафы 0,2–10 мс)
• Энергия импульса: до ~240 J (в зависимости от семейства)
• Пиковая мощность: до ~20 kW (10× средняя, зависит от семейства)
• Частота повторения: от единиц Гц до 50 кГц (зависит от модели)
• Диаметры волокна: одномод ~14 µm; многомод 50,100,200,300,400,600 µm
• Охлаждение: воздушное или водяное в зависимости от серии
