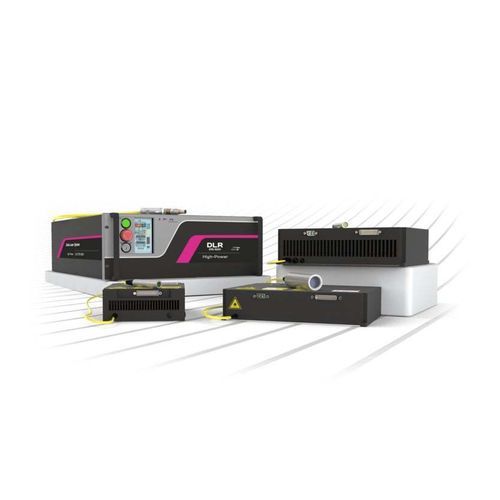

Блок лазерного диода для использования в медицине DL series

для оптической накачкидля сварки пластмассс диодом

Обзор
Модули и стоечные блоки диодных лазеров IPG сочетают надёжные одноэмиттерные диоды с доставочными волокнами, обеспечивая интегрированные решения диодных лазеров для OEM и конечных пользователей. Выпускаются в виде компактных OEM‑модулей DLM и готовых к использованию стоечных блоков DLR с возможностью выхода через коллиматор или голое волокно и опциональным красным направляющим лазером.

Ключевые типы продукции

• DLM (модули диодных лазеров): готовые OEM‑модули с интегрированной управляющей электроникой и системой охлаждения; доступны с коллиматором или голой оконцовкой волокна; опционально — красный направляющий лазер.
• DLR (стойковые блоки диодных лазеров): высокояркие стоечные системы с комбинированием диодов в волокно из запаянных одноэмиттерных диодов; готовы к промышленной эксплуатации.

Функциональное описание
Эти диодные лазеры предлагают различные конфигурации выхода и встроенные функции для упрощения интеграции в систему. Модули DLM — компактные OEM‑компоненты, требующие лишь внешнего источника постоянного тока. Стойковые блоки DLR — полноценные системы с стабилизированными длинами волн, узкой шириной линии, запаянными излучателями и выбором воздушного или водяного охлаждения. Устройства компактны, требуют минимального обслуживания и эффективны по энергопотреблению.

Применения

• Термическая обработка и закалка металлов
• Сварка пластиков
• Медицинские применения
• Оптическая накачка лазеров

Сравнение (кратко)
Длина волны | Серия DLM | Серия DLR
Диапазон длин волн | 915–970 нм | 970 или 976 нм
Выходная мощность | до 2 кВт | до 2 кВт
Модуляция | до 50 кГц | до 50 кГц
Диаметр сердечника выходного волокна | 150–200 мкм | 110–400 мкм
Охлаждение | Воздушное | Воздушное или водяное

DLM (модули диодных лазеров)
Компактные OEM‑модули с интегрированной управляющей электроникой и охлаждением; доступны с коллиматором или голой оконцовкой волокна и опциональным красным направляющим лазером. Предназначены для гибкой интеграции OEM; требуют внешнего источника постоянного тока.

DLR (стойковые блоки диодных лазеров)
Высокояркие стоечные модули с комбинированием диодов в волокно из запаянных одноэмиттерных диодов. Готовые к эксплуатации системы с промышленным дизайном, стабилизированными длинами волн, узкой шириной линии и типовой энергоэффективностью >40%.

Технические характеристики

• Длины волн: типично 915–976 нм (DLM: 915–970 нм; DLR: 970 или 976 нм)
• Максимальная выходная мощность: до 2 кВт
• Модуляция: до 50 кГц
• Диаметр сердечника выходного волокна: DLM 150–200 мкм; DLR 110–400 мкм
• Охлаждение: DLM – воздушное; DLR – воздушное или водяное
• Опции выхода: коллиматор или голая оконцовка волокна; опциональные красные направляющие лазеры
• Электроника и охлаждение: DLM включают интегрированную управляющую электронику и охлаждение; DLR — полноценные стоечные системы
• Показатели: стабилизированные длины волн, узкая ширина линии и высокая энергоэффективность (DLR тип. >40%)
