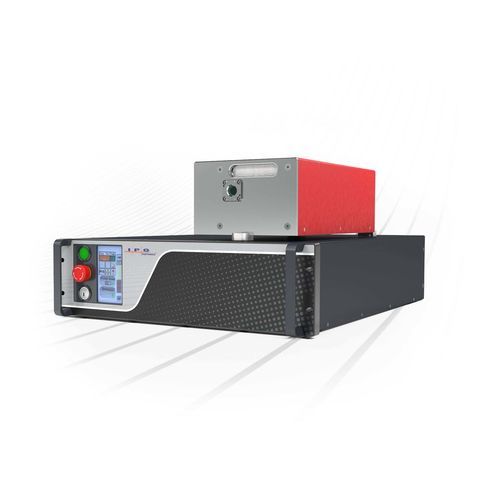

Импульсный лазерный источник YLPF-FlexO

фемтосекундныйультракоротких импульсовволоконный

Обзор
Запатентованная технология формирования импульсов IPG позволяет генерировать требуемые временные формы импульсов — от почти преобразовательно‑ограниченных фемтосекундных импульсов до программируемых оптических форм и мульти‑импульсных последовательностей. Формирователи импульсов доступны как автономные приборы femtoSHAPE или интегрированные в сверхбыстрые волоконные лазеры IPG (например, YLPF-FlexO).

Ключевые возможности

• Формирование в области Фурье с программируемым LCOS SLM
• Управление фазой и амплитудой через дифракционное формирование
• Конфигурируемость в широком спектральном диапазоне и под полосы пропускания, специфичные для задач
• Предлагаются как femtoSHAPE-SR / femtoSHAPE-HP, так и интегрированные решения

Автономные формирователи импульсов femtoSHAPE
Блоки femtoSHAPE предназначены для предкомпенсации дисперсии и общей формы импульса, чтобы обеспечить длительности, близкие к преобразовательному пределу, в целевой точке. Типичные применения: мультифотонная микроскопия, нелинейная спектроскопия, генерация высоких гармоник и другие эксперименты в нелинейной оптике. Все блоки комплектуются компактным спектрометром, набором для нелинейной оптической детекции и программным обеспечением с MIIPS‑рутинами для однокнопочной компрессии и калибровки в временной области.

femtoSHAPE-SR
Экономичное компактное решение на базе LCOS SLM с настраиваемой спектральной конфигурацией, подходящее для сжатия импульсов и большинства задач по формированию; работает при частотах повторения от 100 Гц до 1 ГГц.

femtoSHAPE-HP
Разработан для сжатия и формирования импульсов после усиления до миллиджоулевого уровня. Особенности: оптика, рассчитанная на высокую мощность, водяное охлаждение SLM‑модулей и герметичная конструкция для обеспечения работы при высоких мощностях/энергиях. Оптимизированные конфигурации для 800 нм и 1030 нм, полоса до ≈100 нм.

Ультракороткие лазеры с интегрированным формирователем
IPG предлагает ультракороткие лазеры с интегрированными программируемыми формирователями импульсов, позволяющими подгонять параметры импульса под задачи. Интегрированные системы обеспечивают прямое управление длительностью импульса, чрезплотностью (включая большие линейные значения), мульти‑импульсными последовательностями и кодированием амплитуды/фазы.

YLPF-FlexO — ключевые характеристики
Примеры параметров: типичные преобразовательно‑ограниченные импульсы < 40 fs, энергия импульса > 50 nJ на мишени и программируемое управление для растяжения (чирп) или формирования импульсов путем кодирования спектральных фазовых и амплитудных профилей. Сочетание гибкости формирования и волоконной архитектуры IPG подходит для научных, биомедицинских и передовых прикладных задач.

Справочные сравнения (сокращенно)
Средняя мощность: femtoSHAPE‑SR — зависит от конфигурации; femtoSHAPE‑HP — до 50 W
Энергия импульса: femtoSHAPE‑SR — зависит от конфигурации; femtoSHAPE‑HP — < 3.5 mJ
Программируемое устройство: LCOS SLM, 2D‑массив
Управление импульсом: фаза и амплитуда, дифракционное
Спектральное разрешение: SR — ≈ Δλ/200; HP — ≈ Δλ/340
Полоса пропускания: SR — настраиваемая (в пределах диапазона SLM); HP — настраиваемая, < 100 nm
Центральная длина волны: SR — настраиваемая (400–1600 nm); HP — 800 nm или 1030 nm
Коэффициент пропускания: SR — ≈50% типично; HP — до ≈80%

Интегрированный формирователь + лазер (пример YLPF‑FlexO) — типовые характеристики
Центральная длина волны: 1055 ± 15 nm
Спектральная ширина (типично): ≈95 nm
Средняя мощность: > 550 mW (пример конфигурации)
Энергия импульса: > 50 nJ (пример конфигурации)
Частота повторения: 11 ± 0,5 MHz (пример конфигурации)
Временная форма импульса: программируемая
Программируемый временной диапазон: > 6 ps
Преобразовательно‑ограниченная длительность импульса (FWHM): < 40 fs (типично)

Примечания
Указанные спецификации относятся к стандартным продуктам; возможны индивидуальные конфигурации и характеристики по запросу. Наличие продукции может зависеть от региона.
