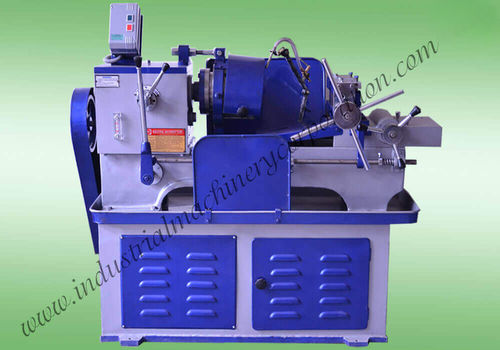

Трубонарезной станок

Обзор продукта
Полуавтоматический резьбонарезной станок TMT Chaser выполняет наружную нарезку резьбы на кованых TMT стержнях (стандарт EN8-D). Предназначен для участков и производств с высокой загрузкой, доступен в трех вариантах колонн (A, B, C) для диаметров от 6 мм до 65 мм. Изготовлен из высокоплотных сплавов и промышленных компонентов, снижает затраты времени оператора и требования к техобслуживанию при длительной работе.

Типы резьб, которые можно нарезать

• Метрическая
• BSP
• BSPT
• NPT
• UNF
• UNC
• BSW
• Acme резьбы
• B.S.F.

Ключевые характеристики

• Полуавтоматическая высокоскоростная работа, подходящая для непрерывного производства
• Компоненты из высокоплотных сплавов для стабильной работы
• Прочная конструкция для цеха и строительной площадки
• Низкие требования к обслуживанию при длительной эксплуатации
• Опциональный ходовой винт (lead screw) для специфических требований нарезки резьбы

Информация по эксплуатации / рынкам

• Используется для наружной нарезки резьбы на TMT стержнях после ковки
• Подходит для предприятий с высокой производительностью и строительных площадок
• Установлен и эксплуатируется на международных рынках, включая Абу-Даби, Алжир, Австралию, Бангладеш, Бутан, Канаду, Центральную Америку, Колумбию, Германию, Гану, Иорданию, Кувейт, Ливан, Малайзию, Мальдивы, Мексику, Мьянму, Непал, Перу, Филиппины, Катар, Саудовскую Аравию, Южная Австралия, Шри-Ланку, Таиланд, Тунис, Турцию, ОАЭ, США, Вьетнам

Таблица спецификаций
Модель: Колонка A — 1/4" до 1" (6 мм до 25 мм) (тип станина); Колонка B — 3/8" до 1 1/2" (10 мм до 40 мм) (тип станина); Колонка C — 1/2" до 2 1/2" (12 мм до 65 мм) (тип станина)
Ход салазок: Колонка A — 10"; Колонка B — 10" - 12"; Колонка C — 22"
Диапазон скоростей шпинделя: Колонка A — 75–140 об/мин; Колонка B — 75–140 об/мин; Колонка C — 45–90 об/мин
Количество скоростей шпинделя: Колонка A — 2; Колонка B — 2; Колонка C — 3
Диапазон нарезки резьбы: Колонка A — 1/4" до 1"; Колонка B — 3/8" до 1 1/2"; Колонка C — 1/2" до 2 1/2"
Производство в час: Колонка A — 60–80; Колонка B — 60–80; Колонка C — 70–90
Требуемая мощность: Колонка A — 3 H.P.; Колонка B — 3 H.P.; Колонка C — 7.5 H.P.
Lead screw: Опционально (все колонки)
Примерный вес (кг): Колонка A — 500; Колонка B — 550; Колонка C — 990

Технические характеристики

• Варианты модели: Колонка A (6–25 мм), Колонка B (10–40 мм), Колонка C (12–65 мм)
• Ход салазок: 10" / 10"–12" / 22" (в зависимости от модели)
• Диапазоны скоростей шпинделя: 75–140 об/мин (A & B), 45–90 об/мин (C)
• Настройки скоростей шпинделя: 2 (A & B), 3 (C)
• Диапазон нарезки резьбы: до 1/4"–2 1/2" в зависимости от модели
• Производительность: 60–90 резьб/час в зависимости от модели
• Питание: 3 H.P. (A & B), 7.5 H.P. (C)
• Lead screw: опционально
• Примерный вес: 500 / 550 / 990 кг (по модели)
