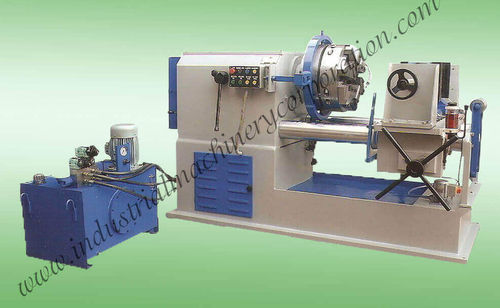

Автоматический трубонарезной станок

с ручным управлениемгидравлический

Обзор продукта
Гидравлический станок для нарезки резьбы на трубах, конструкция столбового (пиллар) типа. Управление в автоматическом и ручном режимах с пульта управления. Поставляется с гидропакетом и пятью отдельными гидроцилиндрами. Опциональное PLC‑управление обеспечивает автоматическое поддержание длины резьбы и изменение длины одним щелчком без изменения других настроек.

Ключевые функциональные характеристики

• Управление: автоматический и ручной режимы через панель управления; опционально PLC для автоматического контроля длины резьбы и быстрых переключений.
• Гидравлика: гидропакет и пять отдельных гидроцилиндров для зажима, включения ходового винта (lead-screw), перемещения/позиционирования резьбонарезной головки (die-head), открытия/закрытия die-head и остановки заготовки для поддержания длины резьбы.
• Тип станка: столбовой тип с автоматическим механизмом открытия для снижения ручной обработки.

Диапазон резьбонарезных головок IMC

• 1/2" до 2.1/2" (12–65 мм)
• 1" до 4" (25–100 мм)
• 2.1/2" до 6" (65–150 мм)
• 4" до 8" (100–200 мм)

Доступные опции

• Тип резьбы: BSP, BSPT, NPT, BSW, другие
• Требуемая длина резьбы: до 4" (100 мм), до 12" (300 мм), до 24" (600 мм), другие
• Диаметр заготовки: 3/8" до 2" (10–50 мм), 1/2" до 2.1/2" (12–65 мм), 1" до 4" (25–100 мм), 2.1/2" до 6" (65–150 мм), 4" до 8" (100–200 мм), другие
• Срок покупки: немедленно, в течение недели, в течение 15 дней, в течение месяца, другие
• Ожидаемая цена: значение, введенное пользователем

Технические характеристики
Модель:
1/2" до 2.1/2" (12 мм до 65 мм) (столбовой тип)
1" до 4" (25 мм до 100 мм) (столбовой тип)
2.1/2" до 6" (65 мм до 150 мм) (столбовой тип)
4" до 8" (100 мм до 200 мм) (столбовой тип)

Ход салазок: 12" - 16" / 10" - 12" / 8" / 8"
Диапазон скоростей шпинделя: 60-90-120 / 40-75-115 / 25-50 / 25-50
Количество скоростей шпинделя: 3 / 3 / 2 / 2
Вместимость нарезки резьбы: 1/2" до 2.1/2" / 1" до 4" / 2.1/2" до 6" / 4" до 8"
Производительность в час: 70-90 / 35-40 / 20-25 / 15-20
Требуемая мощность (960 RPM): 7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
Lead Screw: автоматический (все модели)
Вес (кг) прибл.: 990 / 1600 / 1900 / 2500

Примечания по конструкции и производительности
Станок спроектирован в соответствии с отраслевыми стандартами и доступен в нескольких модификациях для удовлетворения различных требований по мощности, ходу салазок, вместимости нарезки, диапазонам скоростей шпинделя и производительности. Столбовая конструкция в сочетании с автоматическим механизмом открытия снижает ручной труд и повышает производительность.

Технические спецификации

• Модель A: 1/2" до 2.1/2" (12 мм до 65 мм) - столбовой тип; ход салазок: 12"-16"; скорости шпинделя: 60-90-120; число скоростей: 3; вместимость нарезки: 1/2" до 2.1/2"; производство/ч: 70-90; мощность (960 RPM): 7.5 H.P.; Lead Screw: автоматический; вес: ~990 кг.
• Модель B: 1" до 4" (25 мм до 100 мм) - столбовой тип; ход салазок: 10"-12"; скорости шпинделя: 40-75-115; число скоростей: 3; вместимость нарезки: 1" до 4"; производство/ч: 35-40; мощность (960 RPM): 12.5 H.P.; Lead Screw: автоматический; вес: ~1600 кг.
• Модель C: 2.1/2" до 6" (65 мм до 150 мм) - столбовой тип; ход салазок: 8"; скорости шпинделя: 25-50; число скоростей: 2; вместимость нарезки: 2.1/2" до 6"; производство/ч: 20-25; мощность (960 RPM): 15 H.P.; Lead Screw: автоматический; вес: ~1900 кг.
• Модель D: 4" до 8" (100 мм до 200 мм) - столбовой тип; ход салазок: 8"; скорости шпинделя: 25-50; число скоростей: 2; вместимость нарезки: 4" до 8"; производство/ч: 15-20; мощность (960 RPM): 20 H.P.; Lead Screw: автоматический; вес: ~2500 кг.
• Гидравлическая система: пять отдельных гидроцилиндров с выделенными функциями для зажима трубы, включения lead-screw, перемещения/позиционирования die-head, открытия/закрытия die-head и остановки детали для поддержания длины резьбы.
