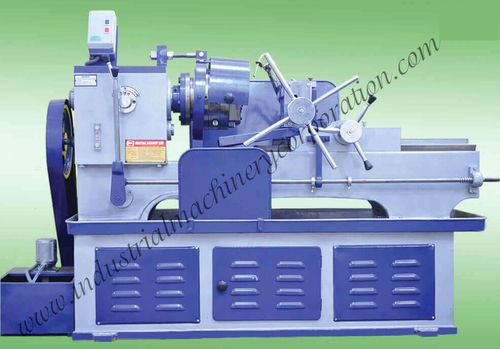

Автоматический станок для нарезания резьбы

винтовойавтоматическийстержневый

Обзор продукта
Станок IMC для нарезки резьбы на стержнях предназначен для нарезки наружной резьбы на стержнях с использованием тангенциальных резцов (chasers). Деталь фиксируется, а головка матрицы (die head) вращается и формирует резьбы по стандартам BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME и BSF. Модель IMC спроектирована для стабильной работы с минимальным обслуживанием; все зубчатые колеса цементированы и нарезаны на хоббинг-станках для бесшумной работы при высоких оборотах.

Основные компоненты

• Основание (Base)
• Головка шпинделя (Head Stock)
• Седло (Saddle)
• Тиски для фиксации на станине
• Головка матрицы (Die Head)

Диапазон головок IMC
1/4" до 1" (6MM до 25MM) (тип станина); 3/8" до 1.1/2" (10MM до 40MM) (тип станина); 1/2" до 2.1/2" (12MM до 65MM) (тип станина).

Доступные опции

• Тип резьбы: METRIC, ACME, UNC, BSW, Другие, Точно не знаю
• Требуемая длина резьбы: ДО 4" (100MM), ДО 12" (300MM), ДО 24" (600MM), Другие, Точно не знаю
• Диаметр заготовки: 1/4" до 1" (6MM до 25MM), 3/8" до 1.1/2" (10MM до 40MM), 3/8" до 2" (10MM до 50MM), 1/2" до 2.1/2" (12MM до 65MM), 1" до 4" (25MM до 100MM), Другие, Точно не знаю
• Сроки покупки (для покупателя): Немедленно, В течение недели, В течение 15 дней, В течение месяца, Другие, Точно не знаю

Примечания по конструкции и характеристикам
Изготовлен с точным исполнением и долговечными материалами. Все зубчатые колеса из цементированной стали с увеличенной шириной и толщиной зуба; они нарезаны на хоббинг-станках для низкого уровня шума даже на высоких скоростях шпинделя. Конструкция ориентирована на эффективное производство резьбы и снижение затрат на обслуживание.

Техническая таблица
Столбцы MODEL: 1/4" TO 1" (6MM to 25MM) (BED TYPE) | 3/8" TO 1.1/2" (10MM to 40MM) (BED TYPE) | 1/2" TO 2.1/2" (12MM to 65MM) (BED TYPE)
Ход седла: 10" | 13" | 22"
Диапазон скоростей шпинделя: 75-140 | 75-140 | 45-90
Количество скоростей шпинделя: 2 | 2 | 2
Вместимость резьбонакатки: 1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2"
Производительность в час: 60-80 | 60-80 | 70-90
Требуемая мощность: 3 H.P. | 3 H.P. | 7.5 H.P.
Шпиндель подачи: Опционально | Опционально | Опционально
Вес (KG) прибл.: 500 | 550 | 990

Теги / Типичное применение

• Станок для нарезки резьбы на стержнях
• головка матрицы для нарезки резьбы на стержнях
• автоматический станок для нарезки резьбы на стержнях
• Цена станка для нарезки резьбы на стержнях в Индии
• Оптовая высокоточная стальная машина для нарезки резьбы на стержнях

Технические характеристики

• Функция: Нарезка наружной резьбы на стержнях с использованием тангенциальных chasers
• Поддерживаемые типы резьбы: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Основные части: Base, Head Stock, Седло, Тиски для фиксации, Головка матрицы
• Диапазоны моделей (диаметр): 6 мм до 25 мм; 10 мм до 40 мм; 12 мм до 65 мм
• Ход седла: 10", 13", 22" (в зависимости от модели)
• Диапазоны скоростей шпинделя: 75-140 rpm (два типа), 45-90 rpm (большая модель)
• Количество скоростей шпинделя: 2
• Производительность: ~60-90 шт./час в зависимости от модели
• Требуемая мощность двигателя: 3 H.P. (меньшие модели), 7,5 H.P. (самая большая модель)
• Шпиндель подачи: Опционально
• Приблизительный вес: 500 кг, 550 кг или 990 кг в зависимости от модели
