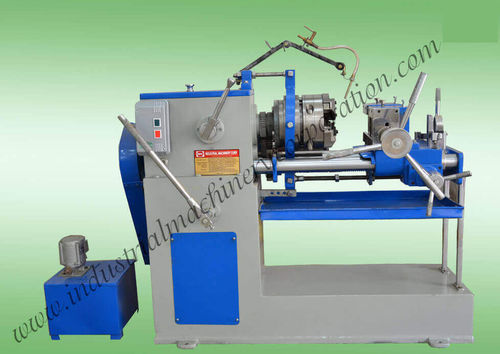

Трубонарезной станок из ПВХ

Описание продукта
Станок для нарезки резьбы на ПВХ трубах — промышленная установка для нарезки наружной резьбы на трубах из ПВХ и подобных материалов с использованием тангенциальных резцов (chaser). Резец неподвижен, в то время как головка с матрицей вращается, что обеспечивает точную нарезку параллельных и конических резьб: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF.

Основные узлы

• Основание
• Коробка шпинделя (head stock)
• Седло (saddle)
• Тиски зажимающего типа на колонне/станине
• Головка‑матрица (die head)

Конструкция и исполнение
Станок спроектирован для получения стабильных профилей резьбы в пределах заданных допусков. Узлы и детали подобраны и обработаны для повторяемой работы в промышленном производстве.

Коробка шпинделя
Прочный зубчатый короб головки из качественного литого металла, поддерживающий подшипники шпинделя. Коробка имеет смазку и оснащена тремя усиленными подшипниками для длительного срока службы.

Станина
Колонного типа станина с двумя прецизионными стальными колоннами, хромированными для износостойкости и плавного направляющего хода седла.

Седло
Седло установлено точно на колоннах, обеспечивает плавное продольное перемещение и точную центровку относительно коробки шпинделя.

Передняя бабка (apron)
Передняя бабка обеспечивает перемещение седла и перемещение головки вдоль колонн через стальную рейку и шестерню. Все шестерни выполнены из высококачественной стали для надежной подачи.

Патроны тисков
Кулачки изготовлены из термообработанной легированной стали, установлены в тяжелом корпусном тисках на седле и выровнены по центру коробки шпинделя. Перемещение регулируется винтом на седле.

Ряды моделей IMC для нарезки резьбы на ПВХ трубах и головки‑матрицы

• 1/4" до 1"
• 3/8" до 1.1/2"
• 1/2" до 2.1/2"

Доступные опции

• Тип резьбы: BSP, BSPT, NPT, BSW, Другие
• Требуемая длина резьбы: ДО 4" (100MM), ДО 12" (300MM), ДО 24" (600MM), Другие
• Диаметр детали: 1/4" до 1" (6MM до 25MM), 3/8" до 1.1/2" (10MM до 40MM), 3/8" до 2" (10MM до 50MM), 1/2" до 2.1/2" (12MM до 65MM), 1" до 4" (25MM до 100MM), 2.1/2" до 6" (65MM до 150MM), 4" до 8" (100MM до 200MM), 8" до 10" (200MM до 250MM), Другие
• Срочность покупки: Немедленно, В течение недели, В течение 15 дней, В течение месяца, Другие

Сводка спецификаций
Столбцы моделей: 3/8" до 2" (10MM до 50MM) | 1/2" до 2.1/2" (12MM до 65MM) | 1" до 4" (25MM до 100MM) | 2.5" до 6" (65MM до 150MM) | 4" до 8" (100MM до 200MM) | 8" до 10" (200MM до 250MM)
Ход седла: 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Диапазон скоростей шпинделя: 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Число скоростей шпинделя: 2 | 3 | 3 | 2 | 2 | 3
Вместимость нарезки резьбы: 3/8" до 2" | 1/2" до 2.1/2" | 1" до 4" | 2.1/2" до 6" | 4" до 8" | 8" до 10"
Производство в час: 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
Требуемая мощность (H.P.): 3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
Ходовой винт: Предусмотрен во всех моделях
Примерный вес (кг): 550 | 990 | 1600 | 1900 | 2500 | 5000

Технические характеристики

• Название модели: Станок для нарезки резьбы на ПВХ трубах
• Поддерживаемые типы резьб: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Основные компоненты: Основание, Коробка шпинделя, Седло, Тиски тип колонны/станина, Головка‑матрица
• Коробка шпинделя: Прочный зубчатый короб с тремя усиленными подшипниками
• Станина: Колонного типа с двумя хромированными колоннами
• Седло: Прецизионная посадка для плавного и точного выравнивания
• Передняя бабка: Движение седла посредством рейки и шестерни из высококачественной стали
• Кулачки: Термообработанная легированная сталь, движение управляется винтом
• Доступные диапазоны моделей: от 1/4" до 10" (см. выше)
• Опции хода седла: 8" / 10"-12" / 16" в зависимости от модели
• Скорости шпинделя: Несколько диапазонов в зависимости от модели (см. примеры выше)
• Производительность: Примерно 15–120 шт./ч в зависимости от модели и диаметра
• Диапазон мощности двигателя: от 3 H.P. до 30 H.P. в зависимости от модели
• Ходовой винт: Предусмотрен на всех моделях
• Приблизительный вес: от 550 кг до 5000 кг в зависимости от модели
