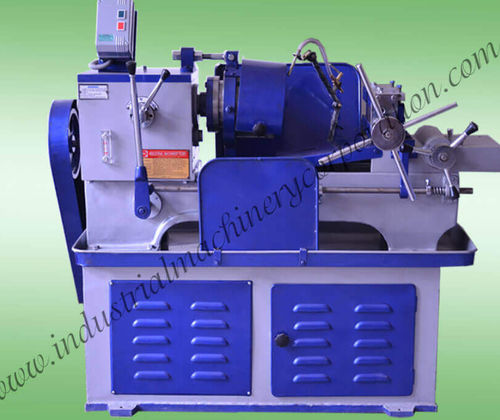

Высокоскоростной станок для нарезания резьбы

Описание продукта
Industrial Machinery Corporation поставляет станок IMC для нарезания резьбы на прутках, предназначенный для формирования наружной резьбы на стержнях и прутках с использованием тангенциального резца или резьбонарезной головки. Заготовка остается неподвижной, пока головка или резец вращаются, обеспечивая равномерные типы резьбы: BSW, NPT, UNF, метрическая, UNC, ACME, BSF и др.

Процесс

• Подготовка: очистка и проверка прутка на прямолинейность и отсутствие дефектов.
• Настройка: установка станка на требуемый шаг, диаметр и длину резьбы.
• Нарезание резьбы: надежная фиксация детали; головка или резец вращаются вокруг прутка, вырезая или формируя резьбу.
• Отделка: снятие детали, удаление заусенцев и контроль качества.

Ключевые характеристики

• Высокоскоростная и точная обработка резьбы, пригодная для серийного производства
• Сменные головки и резцы для широкого спектра типов резьбы
• Линейка моделей для диаметров от 1/4" до 2.1/2" (6 мм–65 мм)
• Каркасная (bed) конструкция для стабильной повторяемой работы
• Простое управление для настройки и переналадки
• Защитные ограждения и встроенные меры безопасности
• Низкие требования к техническому обслуживанию, опциональная портативность у некоторых моделей
• Возможность кастомизации под производственные задачи

Применения

• Строительство: нарезка резьбы на стержнях для бетонных соединений и конструкций
• Производство: резьбовые стержни и детали для машин и оборудования
• Общая промышленность: любые задачи, требующие стабильного наружного нарезания резьбы на прутках

Range of IMC Die-Head
1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2" (6 mm–25 mm | 10 mm–40 mm | 12 mm–65 mm)

Тангенциальный резец
Тангенциальные резцы IMC выполнены из импортной быстрорежущей стали с контролируемой металлургией и термообработкой. Отдельные элементы резца взаимозаменяемы, что позволяет менять только повреждённые части, а не весь комплект.

Технические характеристики

• Модели: 1/4" to 1" (6 mm–25 mm); 3/8" to 1.1/2" (10 mm–40 mm); 1/2" to 2.1/2" (12 mm–65 mm)
• Ход салазок (по модели): 10", 13", 22"
• Диапазон скоростей шпинделя: 75–140 rpm (меньшие модели), 45–90 rpm (крупнейшая модель)
• Число скоростей шпинделя: 2
• Вместимость нарезки резьбы: согласно модельным диапазонам выше
• Производительность в час: около 60–90 шт./ч в зависимости от модели
• Требуемая мощность: 3 H.P. (две меньшие модели), 7.5 H.P. (крупнейшая модель)
• Винт движения (Lead Screw): опция
• Примерный вес: 500 кг, 550 кг, 990 кг (по модели)
