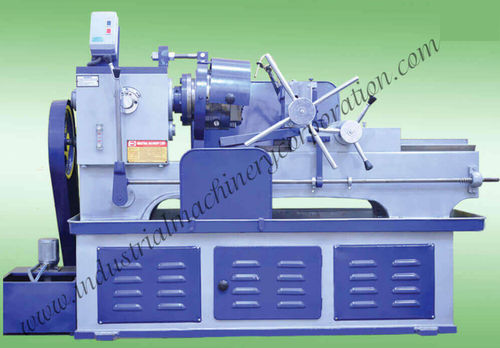

Станок для нарезания резьбы для болта

Обзор продукта
Станок для нарезания резьбы на болтах, предназначенный для нарезки наружной резьбы на неподвижных изделиях с помощью тангенциальных резцов HSS. Плашечная головка вращается, а заготовка остаётся фиксированной, что обеспечивает точное изготовление резьб BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT и других профилей для промышленных применений.

Составные части

• Основание
• Каретка шпинделя (head stock)
• Седло (saddle)
• Тиски для зажима типа станина или колонна
• Плашечная головка (die‑head)

Head stock
Прочная конструкция из кованой легированной стали для длительного сохранения соосности с направляющими; валы из термообработанной легированной стали для увеличения ресурса.

Saddle
Точно установлено на двух столбах, обеспечивает плавное и точное перемещение, выровнено по центру шпинделя для стабильного захвата резьбы.

Apron
Передаёт движение седлу через стальную рейку и прочные передачи. Шестерни выполнены из высококачественной стали для надёжной передачи мощности.

Люнеты/кулачки тисков
Тяжёлые коробчатые тиски с закаленными кулачками из легированной стали; движение кулачков управляется винтом на седле, выровнено по центру шпинделя.

Диапазон плашечных головок IMC
Диаметр 1/4"–1" (6 мм–25 мм)
Диаметр 3/8"–1.1/2" (10 мм–40 мм)
Диаметр 1/2"–2.1/2" (12 мм–65 мм)
Диаметр 1"–4" (25 мм–100 мм)

Технические характеристики (по моделям)

• Модель A — Диапазон 1/4"–1" (6–25 мм, тип станина): Ход седла 10"; Скорость шпинделя 75–140 об/мин; 2 ступени; Производительность 60–80 шт/ч; Мотор 3 H.P.; Винт подачи — опция; Вес ≈ 500 кг.
• Модель B — Диапазон 3/8"–1.1/2" (10–40 мм, станина): Ход 13"; Скорость 75–140 об/мин; 2 ступени; Производительность 60–80 шт/ч; Мотор 3 H.P.; Винт подачи — опция; Вес ≈ 550 кг.
• Модель C — Диапазон 1/2"–2.1/2" (12–65 мм, станина): Ход 22"; Скорость 45–90 об/мин; 2 ступени; Производительность 70–90 шт/ч; Мотор 7.5 H.P.; Винт подачи — опция; Вес ≈ 990 кг.
• Модель D — Диапазон 1"–4" (25–100 мм, колонна): Ход 10"–12"; Скорости шпинделя 40 / 75 / 115 об/мин; 3 ступени; Производительность 35–40 шт/ч; Мотор 12.5 H.P.; Винт подачи в комплекте; Вес ≈ 1600 кг.

Доступные опции

• Тип резьбы: METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, другие по запросу
• Требуемая длина резьбы: до 4" (100 мм), до 12" (300 мм), до 24" (600 мм), нестандарт
• Диаметр заготовки: стандартные диапазоны 6 мм–100 мм или по чертежу
• Срок покупки: немедленно, в течение недели, в течение 15 дней, в течение месяца, другой

Примечания
Станок использует тангенциальные резцы HSS. Фиксированная заготовка в сочетании с вращающейся плашечной головкой обеспечивает изготовление точных и воспроизводимых наружных резьб. Конкретные типы резьб зависят от комплекта резцов, поставляемого вместе с машиной.

Технические данные

• Продукт: Станок для нарезания резьбы на болтах
• Метод резки: Тангенциальные резцы (HSS)
• Поддерживаемые типы резьб: BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Диапазоны диаметров плашечной головки: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Варианты хода седла: 10", 13", 22", 10"–12"
• Диапазоны скоростей шпинделя: 75–140; 45–90; 40–75–115 об/мин
• Количество скоростей шпинделя: 2 или 3 (в зависимости от модели)
• Производительность: 35–90 шт/ч в зависимости от модели
• Мощность двигателя: от 3 H.P. до 12.5 H.P. в зависимости от модели
• Винт подачи: опция / в комплекте (зависит от модели)
• Приблизительный вес: 500–1600 кг в зависимости от модели
