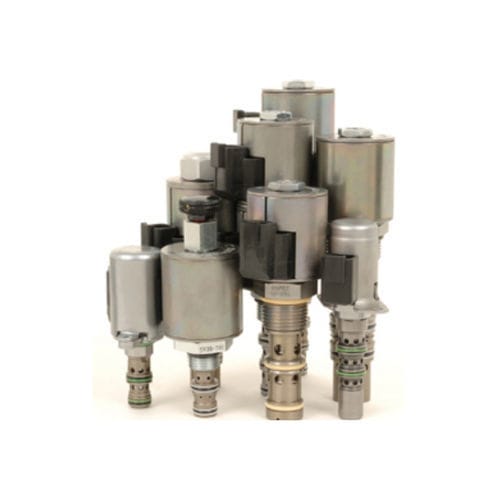

Электромагнитный клапан прямого действия SP08-47DN

4 каналагидравлическийпривинчиваемый

Соленоидный клапан прямого действия, 3-позиционный, 4-ходовой, с моторным золотником, с пропорциональным управлением. Это ввинчивающийся гидравлический картриджный клапан для использования с гидравлическими жидкостями общего назначения. Опционально доступна функция ручного перекрытия. Работа В обесточенном состоянии клапан sp08-47dnx блокирует поток через порт 3, в то время как поток из порта 2 в порт 1 и из порта 4 в порт 1 разрешен. Когда катушка S1 находится под напряжением, поток разрешен от порта 3 к порту 4 и от порта 2 к порту 1. Когда катушка S2 находится под напряжением, поток разрешен от порта 3 к порту 2 и от порта 4 к порту 1. ПРИМЕЧАНИЕ: Хотя порт 1 может находиться под полным давлением, он не предназначен для использования в качестве входного отверстия клапана. Особенности Опция сверхнизкого расхода Соленоид с непрерывным режимом работы. Закаленные прецизионные катушка и сепаратор для длительного срока службы. Дополнительные напряжения и выводы катушки. Возможность ручного управления. Опциональные водонепроницаемые катушки E-Coils с классом защиты IP69K. Эффективная конструкция с мокрой арматурой. Картриджи взаимозаменяемы по напряжению. Общепринятые в промышленности полости. Жидкости: Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами. Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 20/18/14 согласно ISO 4406 Вес устройства: 0.16 кг (0,36 фунта) Площадь внутренней смачиваемой поверхности: 159 см² (24,7 дюйма²) Максимальный ток управления: 1.0 A 12 В катушка Пороговый ток: См. графики характеристик Dither PWM Frequency: 90 - 110 Гц Полость: VC08-4 полости размера 08-4 Момент установки картриджа: 25.8 - 28,5 Н-м (19 - 21 фунт-футов) Момент затяжки гайки катушки: 5.4-6,8 Н-м (4-5 фунт-футов) Ограничение ориентации: Нет
