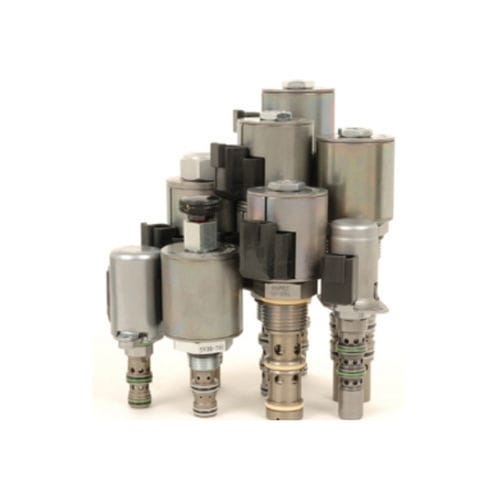

Электромагнитный клапан с прямым приводом SP10-47C

4 каналанормально закрытыйгидравлический

ЭЛЕКТРОМАГНИТНЫЙ ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН 3 ПОЛОЖЕНИЯ, 4 ПОРТА ЗАКРЫТЫЙ ЦЕНТР Соленоидный клапан прямого действия, 3-позиционный, 4-ходовой, с закрытым центральным золотником, с пропорциональным управлением. Это ввинчивающийся гидравлический картриджный клапан для использования с гидравлическими жидкостями общего назначения. Функция ручного управления доступна в качестве опции. Работа В обесточенном состоянии SP10-47CX блокирует поток ко всем портам, когда катушка №1 находится под напряжением, поток разрешен от порта 3 к порту 4 и от порта 2 к порту 1. Когда катушка №2 находится под напряжением, поток разрешен от порта 3 к порту 2 и от порта 4 к порту 1. примечание: хотя порт 1 может находиться под полным давлением, он не предназначен для использования в качестве входного отверстия клапана. Характеристики Соленоид непрерывного действия. Закаленные прецизионные катушка и сепаратор для длительного срока службы. Дополнительные напряжения и выводы катушки. Возможность ручного управления. Дополнительные водонепроницаемые катушки E-Coils с классом защиты IP69K. Эффективная конструкция с мокрой арматурой. Картриджи взаимозаменяемы по напряжению. Хорошая линейность и гистерезис. Общепринятая в промышленности полость. Жидкости: Гидравлическая жидкость на минеральной или синтетической основе со смазывающими свойствами Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 20/18/14 согласно ISO 4406 Индуктивность клапана: 198 mH При 1,2 A Максимальный ток управления: Ток порога срабатывания: Dither PWM Frequency: 100 Гц Кавитация: VC10-4 10-размерные 4-полосные полости Момент установки картриджа: 32.5 - 35,3 Н-м (24 - 26 фунт-футов) Момент затяжки гайки катушки: 6.8-9,5 Н-м (5-7 фунт-футов) Ограничение ориентации: Нет
