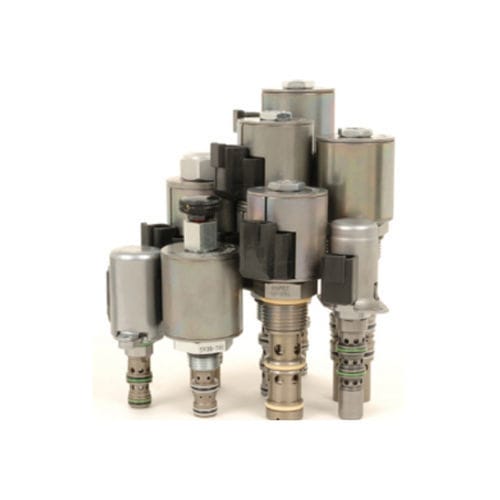

Электромагнитный клапан прямого действия SP08-47D

4 каналагидравлическийгерметичный

Соленоидный клапан прямого действия, 3-позиционный, 4-ходовой, с моторным золотником, с пропорциональным управлением. Это ввинчивающийся гидравлический картриджный клапан для использования с гидравлическими жидкостями общего назначения. Опционально доступна функция ручного перекрытия. Работа В обесточенном состоянии SP08-47DX блокирует поток к порту 3, в то время как поток от порта 2 к порту 1 и от порта 4 к порту 1 разрешен. Когда катушка №1 находится под напряжением, поток разрешен от порта 3 к порту 4 и от порта 2 к порту 1t. Когда катушка №2 находится под напряжением, поток разрешен из порта 3 в порт 2 и из порта 4 в порт 1. Примечание: Хотя порт 1 может находиться под полным давлением, он не предназначен для использования в качестве входного отверстия клапана. Характеристики Соленоид непрерывного действия. Закаленные прецизионные катушка и сепаратор обеспечивают длительный срок службы. Дополнительные напряжения и выводы катушки. Возможность ручного управления. Дополнительные водонепроницаемые катушки E-Coils со степенью защиты IP69K. Эффективная конструкция с мокрой арматурой. Картриджи взаимозаменяемы по напряжению. Общепринятые в промышленности полости. Жидкости: Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами. Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 18/16/13 согласно ISO 4406 Вес устройства: 0.14 кг (0,31 фунта) Площадь внутренней смачиваемой поверхности: 158 см² (24,5 дюйма²) Индуктивность клапана: 124 mH S1 97 мГн S2 Пороговый ток: См. графики характеристик Dither PWM Frequency: 90 - 110 Гц Полость: VC08-4 полости размера 08-4 Момент установки картриджа: 25.8 - 28,5 Н-м (19 - 21 фунт-футов) До максимального 40,7 Н-м (30 фунт-футов) Крутящий момент гайки катушки: 5.4 - 6,8 Н-м (4 - 5 фунт-футов) Ограничение ориентации: Нет
