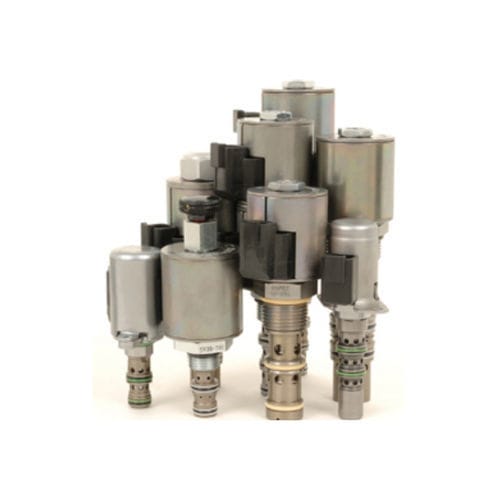

Клапан с картриджем HSP10-47C

электрическийгидравлическийдля завинчивания

HSP10-47CX - это гидравлический электромагнитный клапан высокого давления, пропорциональный, 4-портовый, 3-позиционный, золотникового типа, ввинчивающийся, картриджного типа. Работа В обесточенном состоянии HSP10-47CX блокирует все порты. Когда катушка s1 находится под напряжением, поток разрешен от 3 до 4 и от 2 до 1. Когда катушка s2 находится под напряжением, поток разрешен от порта 3 к 2 и от 4 к 1. В схемах, где потоки в рабочих портах неравны из-за соотношения цилиндров, больший обратный поток должен быть направлен в порт 4. Ручное управление Для нормальной работы клапана (нейтраль) штифт ручного управления должен быть установлен в центральный паз фиксатора (паз на ручке находится на одной линии с верхней частью гайки катушки). Чтобы вручную перевести клапан из нейтрального положения для активации функции катушки s1, ручку слегка надавливают вниз, поворачивают на 90 градусов против часовой стрелки и тянут. Для фиксации в этом положении поверните ручку еще на 90ı$ˇ против часовой стрелки, чтобы зафиксировать ее в верхнем пазу фиксатора. Для ручного переключения из нейтрального положения для активации функции катушки s2 ручку нажимают до упора вниз. Для фиксации в этом положении поверните ручку на 90° по часовой стрелке, чтобы зафиксировать ее в нижнем пазу. Функция ручного отключения предназначена для аварийного использования, а не для непрерывной работы. Особенности Обычная для промышленности полость. Катушка, рассчитанная на продолжительную работу. Эффективная конструкция с мокрой арматурой. Водонепроницаемые E-катушки с классом защиты IP69K. Запатентованная высокопрочная соленоидная трубка соленоидные трубки рассчитаны на 960 часов работы в солевых брызгах. Все изделия HyPerformance проходят испытания в соответствии со спецификацией NFPA T2.6.1. и проходят испытания с уровнем проверки 90% и гарантией 99% Жидкости: Гидравлическая жидкость на минеральной основе или синтетическая гидравлическая жидкость со смазывающими свойствами Диапазон вязкости жидкости: 7.4 - 420 сСт
