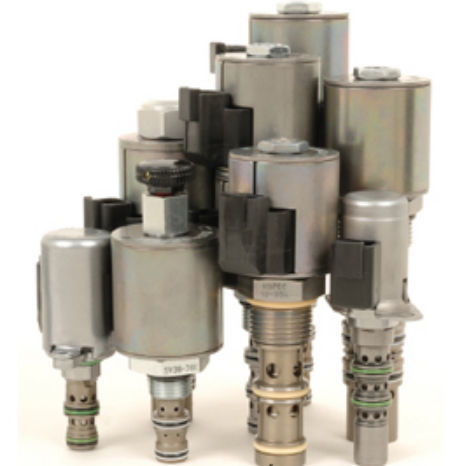

Электромагнитный клапан с прямым приводом SP08-47C
4 каналагидравлическийгерметичный

электромагнитный клапан с прямым приводом
электромагнитный клапан с прямым приводом
электромагнитный клапан с прямым приводом
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
с прямым приводом
Отверстия/позиции
4 канала
Среда
гидравлический
Корпус
герметичный
Другие характеристики
пропорциональный, ISO, кассета, с картриджем, герметичный, с выдвижным ящиком
DN

63,5 mm
(2,5 in)

Температура

МИН.: -54 °C
(-65 °F)

МАКС.: 204 °C
(399 °F)

Давление

241 bar, 345 bar, 655 bar
(3 495,4 psi, 5 003,8 psi, 9 500 psi)

Описание

ПРОПОРЦИОНАЛЬНЫЙ ЭЛЕКТРОМАГНИТНЫЙ КАРТРИДЖНЫЙ КЛАПАН 3-ПОЗИЦИОННЫЙ, 4-ХОДОВОЙ, ЗАКРЫТЫЙ ЦЕНТРАЛЬНЫЙ ЗОЛОТНИК Соленоидный картриджный клапан прямого действия, 3-позиционный, 4-ходовой, с закрытым центральным золотником, с пропорциональным управлением. Это картриджный гидравлический клапан с резьбовым соединением для использования с гидравлическими жидкостями общего назначения. Работа В обесточенном состоянии клапан sp08-47cx блокирует поток ко всем портам, когда катушка №1 находится под напряжением, поток проходит от порта 3 к порту 4 и от порта 2 к порту 1. когда катушка №2 находится под напряжением, поток проходит от порта 3 к порту 2 и от порта 4 к порту 1.t. Примечания Хотя порт 1 может находиться под полным давлением, он не предназначен для использования в качестве входного отверстия клапана. Характеристики Соленоид с непрерывным режимом работы. Закаленные прецизионные катушка и сепаратор обеспечивают длительный срок службы. Дополнительные напряжения и выводы катушки. Возможность ручного управления. Дополнительные водонепроницаемые катушки E-Coils с классом защиты IP69K. Эффективная конструкция с мокрой арматурой. Картриджи взаимозаменяемы по напряжению. Хорошая линейность и гистерезис. Общепринятая в промышленности полость. Жидкости Совместимые жидкости: Гидравлическая жидкость на минеральной основе или синтетическая гидравлическая жидкость со смазывающими свойствами Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 20/18/14 ПО ИСО 4406 Вес устройства: 0.16 кг (0,36 фунта) SP08-47C 0.22 кг (0,48 фунта) SP08-47CM 0.24 кг (0,53 фунта) SP08-47CB Площадь внутренней смачиваемой поверхности: 161 см² (25 дюймов²) SP08-47C 187 см² (29 дюймов²) SP08-47CM/B Защита от коррозии: 960 часов соляного тумана согласно ASTM B117 Полость: VC08-4 полости размера 08-4 Момент установки картриджа: 25.8-28,6 Н-м (19-21 фунт-футов) 54.2 Н-м (40 фунт-футов) Максимально допустимый крутящий момент

---

Каталоги

INTEGR8
INTEGR8
36 Страницы
