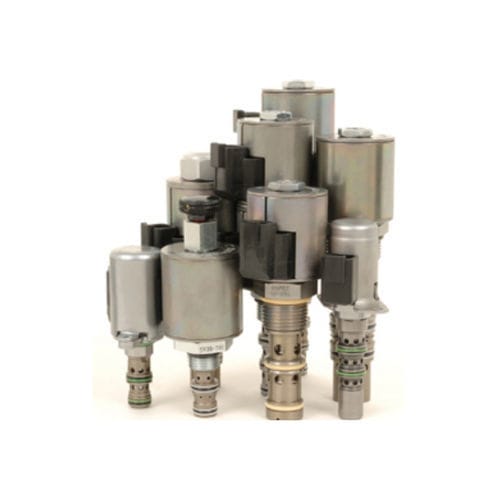

Клапан с картриджем HSP12-47C
гидравлическийдля завинчиваниядля катушек

клапан с картриджем
клапан с картриджем
клапан с картриджем
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с картриджем
Привод
гидравлический
Корпус
для завинчивания
Применение
для катушек
Другие характеристики
ISO, пропорциональный, для главной линии, резервный, герметичный
DN

101,6 mm
(4 in)

Давление

276 bar, 350 bar, 420 bar, 690 bar, 1 380 bar
(4 003 psi, 5 076,3 psi, 6 091,6 psi, 10 007,6 psi, 20 015,2 psi)

Температура

МИН.: -54 °C
(-65 °F)

МАКС.: 204 °C
(399 °F)

Описание

HSP12-47C - это гидравлический электромагнитный клапан высокого давления, пропорциональный, 4-портовый, 3-позиционный, золотникового типа, ввинчивающийся, картриджного типа. Работа В обесточенном состоянии HSP12-47CX блокирует все порты. Когда катушка S1 находится под напряжением, поток разрешен от 3 до 4 и от 2 до 1. Когда катушка S2 находится под напряжением, поток пропускается из порта 3 в 2 и из 4 в 1. В схемах, где потоки в рабочих портах неравны из-за соотношения цилиндров, больший обратный поток должен направляться в порт 4. Ручное управление Для нормальной работы клапана (нейтраль) штифт ручного управления должен быть установлен в центральный паз фиксатора (паз ID на ручке находится на одной линии с верхней частью гайки катушки). Чтобы вручную перевести клапан из нейтрального положения для активации функции катушки S1, ручку слегка надавливают вниз, поворачивают на 90$ против часовой стрелки и тянут. Для фиксации в этом положении поверните ручку еще на 90° против часовой стрелки, чтобы зафиксировать верхний паз фиксатора. Для ручного переключения из нейтрального положения для активации функции катушки S2 ручку следует нажать до упора вниз. Для фиксации в этом положении поверните ручку на 90° по часовой стрелке, чтобы зафиксировать ее в нижнем пазу. Функция ручного переключения предназначена для аварийного использования, а не для непрерывной работы. Характеристики Возможность ручного отключения Катушка, рассчитанная на продолжительную работу Эффективная конструкция с мокрой арматурой Водонепроницаемые катушки E с классом защиты IP69K Все изделия HyPerformance проходят испытания в соответствии со спецификацией NFPA T2.6.1 и проходят испытания на уровне проверки 90% и гарантии 99% Жидкости: Гидравлическая жидкость на минеральной основе или синтетическая гидравлическая жидкость со смазывающими свойствами Диапазон вязкости жидкости: 7.4 - 420 сСт Максимальный рабочий уровень загрязнения: 18/16/13 согласно ISO 4406

---
