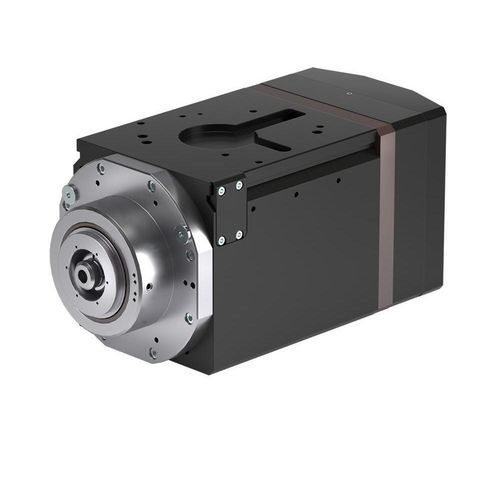

Электрошпиндель для резки ES779

для производствадля сверлениядля мехобработки

Обзор
Электрошпиндели ES779, разработанные и производимые компанией HSD Mechatronics, предназначены для обработки различных материалов, включая композиты и древесину. Семейство ES779 выпускается в нескольких вариантах мощности и конфигурациях для различных применений.

Техническая характеристика
Модель | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
Диаметр корпуса [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
Макс. скорость [об/мин] | 24000 | 15000 | 24000 | 18000 | 24000
Тип мотора | Асинхронный | Асинхронный | Асинхронный | Асинхронный | Синхронный
Крутящий момент S1/S6 (40%) [Nm] | 12.7 / 15.3 | 12.7 / 15.3 | 11.9 / 14.3 | 11.9 / 14.3 | 20 / 22.6
Мощность S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
Интерфейс инструмента | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
Охлаждение | Жидкостное | Жидкостное | Жидкостное | Жидкостное | Жидкостное
Смазка подшипников | Смазка | Смазка | Смазка | Смазка | Смазка
Вес [kg] | 31 | 31 | 31 | 31 | 31
Охлаждение через вал | Да (по запросу) | Да (по запросу) | Да (по запросу) | Да (по запросу) | Да (по запросу)
Пневматический инструмент | Да (по запросу) | Да (по запросу) | Да (по запросу) | Да (по запросу) | Да (по запросу)
Датчик вибрации | Нет | Нет | Нет | Нет | Нет
Термический датчик на передних подшипниках | Нет | Нет | Нет | Нет | Нет
Комплект вала | Да | Да | Да | Да | Нет
Фланец против вращения агрегата | По запросу | По запросу | По запросу | По запросу | По запросу

Аксессуары

• Вилка для инструмента для держателей ISO30/40 и HSK F63
• Держатели инструмента ISO30 - ER32
• Держатели инструмента HSK F63 - ER32
• Водяной чиллер
• Водяной/воздушный теплообменник

Связанные продукты

• Сверлильный агрегат
• Фрезерный агрегат
• Режущий агрегат
• Плавающий агрегат
• MK250
• HS673
• HS675
• HS655

Технические данные

• Brand: HSD Mechatronics
• Коммерческое обозначение (модель): ES779
• Доступные варианты мощности: 10 кВт, 15 кВт, 22 кВт (значения S1 / S6 указаны в таблице)
• Макс. скорость шпинделя: до 24000 об/мин (в зависимости от конфигурации)
• Диаметр корпуса: □ 150x150 mm
• Тип мотора: Асинхронный или Синхронный в зависимости от варианта
• Крутящий момент (S1 / S6 40%): от 11.9 до 22.6 Nm в зависимости от варианта
• Поддерживаемые интерфейсы инструмента: HSK F63, HSK E63, HSK A63, ER32 (в зависимости от конфигурации)
• Охлаждение: жидкостное (стандарт)
• Смазка подшипников: смазка
• Вес: прибл. 31 кг
• Охлаждение через вал: доступно по запросу
• Опция пневмоинструмента: доступна по запросу
• Датчик вибрации: не установлен
• Термический датчик передних подшипников: не установлен
• Комплект вала: доступен для большинства вариантов
• Фланец против вращения агрегата: доступен по запросу
