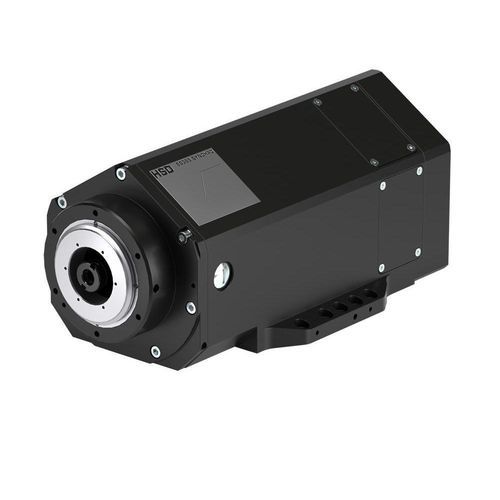

Электрошпиндель для мехобработки ES368

подъемныйэлектрическийс водяным охлаждением

Обзор
Познакомьтесь с электрошпинделями ES368, которые HSD проектирует, производит и поставляет для прецизионной ЧПУ‑обработки композитов и древесины. Серия ES368 включает варианты, оптимизированные по мощности, частоте вращения и интерфейсу инструмента, с жидкостным охлаждением и опциональными датчиками и аксессуарами для промышленной интеграции.

Применения

• Обработка композитов
• Обработка древесины

Аксессуары

• Вилка для инструмента для инструментальных держателей ISO30/40 и HSK F63
• Инструментальные держатели ISO30 – ER32
• Инструментальные держатели HSK F63 – ER32
• Водяной охладитель (чиллер)
• Водяной/воздушный теплообменник

Технические характеристики

• Варианты:
  ES368 - 7 кВт | ES368 - 11 кВт | ES368 - 3,4 кВт
• Диаметр корпуса [мм]:
  ES368 - 7 кВт | ES368 - 11 кВт | ES368 - 3,4 кВт
  □ 132x132 | □ 132x132 | □ 132x132
• Макс. скорость [об/мин]:
  20 000 | 24 000 | 36 000
• Тип двигателя:
  Асинхронный | Синхронный | Асинхронный
• Крутящий момент S1/S6 (40%) [Нм]:
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Мощность S1/S6 (40%) [кВт]:
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Интерфейс инструмента:
  HSK F63 | HSK F63 | HSK E40
• Охлаждение:
  Жидкостное | Жидкостное | Жидкостное
• Смазка подшипников:
  Смазка | Смазка | Смазка
• Вес [kg]:
  20 | 20 | 20
• Охлаждение через вал:
  Нет | Нет | Да (по запросу)
• Пневмоинструмент:
  Нет | Нет | Да (по запросу)
• Датчик вибрации:
  Да (по запросу) | Да (по запросу) | Да (по запросу)
• Тепловой датчик на передних подшипниках:
  Да (по запросу) | Да (по запросу) | Да (по запросу)
• Комплект вала:
  Да | Нет | Нет
• Фланец против вращения агрегата:
  По запросу | По запросу | Нет
