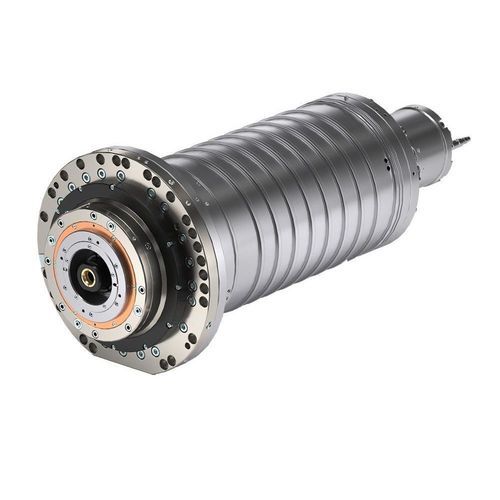

Электрошпиндель для мехобработки ES1020

для фрезерованияподъемныйдля токарной обработки

Обзор продукта
Электрошпиндель ES1020 от HSD Mechatronics разработан для промышленной обработки металлов и технических материалов. Поддерживает жидкостное охлаждение, выбор смазки подшипников (смазка или воздух-масло) и оснащён интегрированными датчиками вибрации и удлинения, а также функциями управления валом для фрезерных и токарных операций.

Семейство продукта / тег

• Metal

Техническая таблица
ES1020 - 52 kW
Диаметр корпуса [mm] : Ø230
Макс. скорость [rpm] (смазка / воздух-масло) : 8.000 / 15.000
Тип двигателя : Асинхронный
Крутящий момент S1/S6 (40%) [Nm] : 211 / 253
Мощность S1/S6 (40%) [kW] : 52 / 62
Интерфейс инструмента : HSK T100 / SK50 Big +
Охлаждение : Жидкостное
Смазка подшипников : Смазка / Воздух-Масло
Вес [kg] : 185
Проход охлаждающей жидкости через вал : Да
Датчик вибрации : Да
Датчик удлинения : Да
Зажим вала : Да
Функция предварительной нагрузки подшипников : Да
Комплект вала : Да
Охлаждающий кожух : Да (Ø240 или Ø270)

Примечания
Доступен в конфигурации 52 kW; поддерживает жидкостное охлаждение и смазку подшипников в вариантах смазка или воздух-масло. Интегрированные системы включают датчики вибрации и удлинения, а также функции для зажима вала, комплектов вала и предварительной нагрузки подшипников.

Технические характеристики

• Модель: ES1020 (вариант 52 kW)
• Диаметр корпуса: Ø230 mm
• Максимальная частота вращения: 8 000 об/мин (смазка) / 15 000 об/мин (воздух-масло)
• Тип двигателя: Асинхронный
• Крутящий момент (S1 / S6 40%): 211 / 253 Nm
• Мощность (S1 / S6 40%): 52 / 62 kW
• Поддерживаемые интерфейсы инструмента: HSK T100 и SK50 Big +
• Охлаждение: Жидкостное с опциональным охлаждающим кожухом (Ø240 или Ø270)
• Варианты смазки подшипников: Смазка или Воздух-Масло
• Вес: 185 kg
• Проход охлаждающей жидкости через вал: Да
• Датчик вибрации: Встроен
• Датчик удлинения: Встроен
• Зажим вала: Да
• Функция предварительной нагрузки подшипников: Да
• Комплект вала доступен: Да
