Электрошпиндель для мехобработки ES514
подъемныйвысокой мощностис асинхронным двигателем

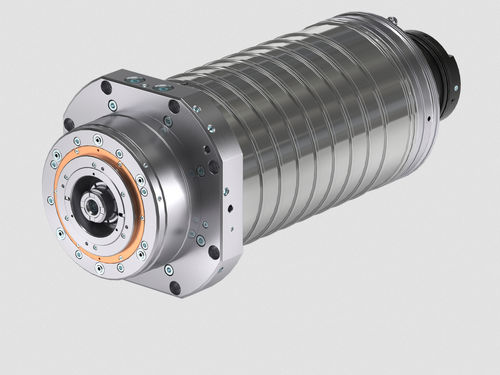

Электрошпиндель для мехобработки - ES514 - HSD - подъемный / высокой мощности / с асинхронным двигателем
Электрошпиндель для мехобработки - ES514 - HSD - подъемный / высокой мощности / с асинхронным двигателем
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте HSD

Характеристики

Функция
для мехобработки, подъемный, высокой мощности
Привод
с асинхронным двигателем
Передний конец шпинделя
HSK-A 100
Смазка/охлаждение
с водяным охлаждением
Другие характеристики
высокая скорость
Скорость вращения

8 000 rpm, 10 000 rpm
(50 265,4825 rad.min-1, 62 831,8531 rad.min-1)

Диаметр

230 mm
(9,1 in)

Описание

Обзор
Электрошпиндель ES514, разработанный и изготовленный компанией HSD, представляет собой высокомощный асинхронный шпиндель для тяжёлой промышленной обработки металлов. Применение: металл.

Техническая таблица (таблица)
ES514 - 34 kW
Диаметр корпуса [mm] - Ø230
Макс. скорость [об/мин] (смазка / воздух-масло) - 8 000 / 10 000
Тип мотора - Асинхронный
Крутящий момент S1/S6 (40%) [Nm] - 191 / 229
Мощность S1/S6 (40%) [kW] - 34 / 31
Интерфейс инструмента - HSK A100
Охлаждение - Жидкостное
Смазка подшипников - Смазка
Вес [kg] - 150
Подача СОЖ через вал - Да
Датчик вибрации - Да
Датчик удлинения - По запросу
Фиксация вала - По запросу
Функция предварительной нагрузки подшипников - Нет
Комплект вала - Нет
Охлаждающий кожух - По запросу

Особенности
  • Высокомощный электрошпиндель, подходящий для тяжёлой промышленной обработки
  • Асинхронный двигатель мощностью до 34 кВт (S1), доступны версии S6
  • Две конфигурации максимальной скорости в зависимости от смазки/охлаждения (смазка 8 000 об/мин / воздух-масло 10 000 об/мин)
  • Большой диаметр корпуса (Ø230 mm) и значительная масса (150 kg) для стабильности при обработке
  • Интерфейс HSK A100 для высокоскоростного и высокоточного инструмента
  • Жидкостное охлаждение и возможность подачи охлаждающей жидкости через вал для интеграции технологической СОЖ
  • Подшипники смазываются смазкой; датчик вибрации в стандартной комплектации; датчик удлинения и фиксация вала доступны по запросу

Технические характеристики
  • Модель: ES514
  • Диаметр корпуса: Ø230 mm
  • Макс. скорость (смазка / воздух-масло): 8 000 / 10 000 rpm
  • Тип мотора: Асинхронный
  • Крутящий момент S1/S6 (40%): 191 / 229 Nm
  • Мощность S1/S6 (40%): 34 / 31 kW
  • Интерфейс инструмента: HSK A100
  • Охлаждение: Жидкостное
  • Смазка подшипников: Смазка
  • Вес: 150 kg
  • Подача СОЖ через вал: Да
  • Датчик вибрации: Да
  • Датчик удлинения: По запросу
  • Фиксация вала: По запросу
  • Функция предварительной нагрузки подшипников: Нет
  • Комплект вала: Нет
  • Охлаждающий кожух: По запросу
