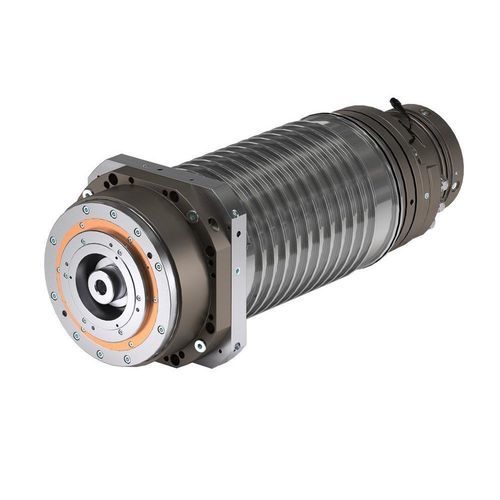

Электрошпиндель для мехобработки ES511

для фрезерованиявысокая мощностьподъемный

Обзор
Познакомьтесь с электрошпинделями ES511, разработанными и производимыми HSD для интенсивной обработки металлов и различных материалов. Серия ES511 имеет компактный корпус Ø190 мм и несколько конфигураций мощности и скорости для фрезерных и высокомоментных применений.

Доступные варианты

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

Техническая таблица (таблица)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Диаметр корпуса [mm] | Ø190 | Ø190 | Ø190 | Ø190
Макс. скорость [rpm] (смазка / воздух-масло) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Тип двигателя | Синхронный | Синхронный | Синхронный | Синхронный
Крутящий момент S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Мощность S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Интерфейс инструмента | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Смазка подшипников | Смазка / Воздух-Масло | Смазка / Воздух-Масло | Смазка / Воздух-Масло | Смазка / Воздух-Масло
Вес [kg] | 75 | 90 | 95 | 105
Охлаждение через вал | Да | Да | Да | Да
Датчик вибрации | Да (с корпусом) | Да (с корпусом) | Да (с корпусом) | Да (с корпусом)
Датчик удлинения | По запросу | По запросу | По запросу | По запросу
Зажим вала | Да | По запросу | По запросу | По запросу
Функция предварительной нагрузки подшипников | Нет | Нет | Нет | Нет
Комплект вала | Нет | Нет | Нет | Нет
Охлаждающий корпус | По запросу | По запросу | По запросу | По запросу

Характеристики / технические спецификации

• Семейство продуктов / модель: серия электрошпинделей ES511, доступна в вариантах 42kW, 47kW, 50kW, 63kW.
• Диаметр корпуса: Ø190 мм (все варианты).
• Макс. скорость (в зависимости от смазки): до 18.000–20.000 об/мин (42kW смазка / воздух-масло) или 12.000–15.000 об/мин для других вариантов.
• Тип двигателя: синхронный (все варианты).
• Номинальный и пиковый крутящий момент (S1 / S6 40%): см. таблицу по варианту.
• Номинальная и S6 мощность (kW): см. таблицу по варианту.
• Интерфейсы инструмента: HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 в зависимости от варианта.
• Смазка подшипников: смазка или воздух-масло, на выбор.
• Массы: 75 кг (42kW), 90 кг (47kW), 95 кг (50kW), 105 кг (63kW).
• Охлаждение через вал: доступно во всех вариантах.
• Датчик вибрации: поставляется в стандартной комплектации (с корпусом).
• Датчик удлинения: доступен по запросу.
• Зажим вала: в стандартной комплектации для 42kW; доступен по запросу для других вариантов.
• Предварительная нагрузка подшипников и комплект вала: не включены.
• Охлаждающий корпус: доступен по запросу.
