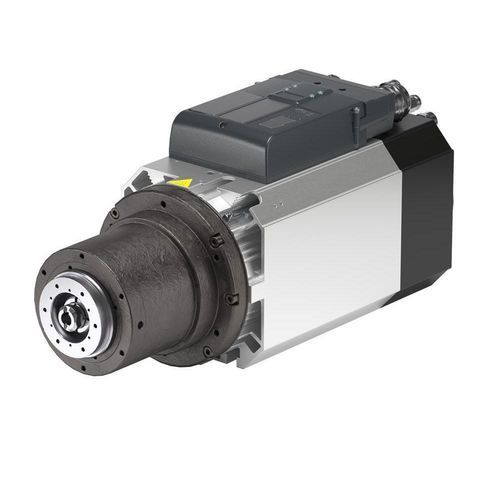

Электрошпиндель для мехобработки ES950 series

для фрезерованияподъемныйс асинхронным двигателем

Обзор продукта
Электрошпиндели ES950, разработанные и произведённые HSD, предназначены для обработки древесины и композиционных материалов. Модульная платформа доступна в нескольких мощностных конфигурациях для фрезерных и других операций.

Материалы / Применение

• Древесина
• Композиционные материалы

Комплектующие

• Вилы для держателей инструментов ISO30/40 и HSK F63
• Хвостовик для держателя ISO 30 для шпинделя ES950-951 (без пневмоинструмента)
• Держатели ISO30 - ER32
• Держатели HSK F63 - ER32
• Фланец для агрегата для ES950-951-929X (длинный или короткий нос)
• Водяной чиллер
• Водо/воздушный теплообменник
• Предварительно подключённые кабели для ES950-951

Техническая таблица
ES950 - 3,8 кВт | ES950 - 5 кВт | ES950 - 7,5 кВт
Диаметр корпуса [мм]: □ 142x145 | □ 142x145 | □ 142x145
Максимальная скорость [об/мин]: 24000 | 24000 | 24000
Тип двигателя: Asynchronous | Asynchronous | Asynchronous
Крутящий момент S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Мощность S1/S6 (40%) [кВт]: 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Интерфейс инструмента: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Охлаждение: электрический вентилятор | электрический вентилятор | жидкостное
Смазка подшипников: grease | grease | grease
Вес [kg]: 25 | 25 | 25
Подача СОЖ через вал: No | No | No
Пневмоинструмент: Yes (по запросу) | Yes (по запросу) | Yes (по запросу)
Датчик вибрации: Yes (по запросу) | Yes (по запросу) | Yes (по запросу)
Термодатчик на передних подшипниках: Yes (по запросу) | Yes (по запросу) | Yes (по запросу)
Комплект вала: Yes | Yes | Yes
Фланец против проворота агрегата: On request | On request | On request
Wi‑Fi connection & myHSD: On request | On request | On request

Характеристики / технические спецификации

• Модель: ES950 (варианты 3,8 кВт, 5 кВт, 7,5 кВт)
• Диаметр корпуса: □ 142x145 мм
• Максимальная скорость: 24 000 об/мин
• Тип двигателя: асинхронный двигатель
• Крутящий момент (S1 / S6 40%): 3 / 3.6 Nm (3,8 кВт); 4 / 4.8 Nm (5 кВт); 6 / 7.2 Nm (7,5 кВт)
• Мощность (S1 / S6 40%): 3,8 / 4,5 кВт; 5 / 6 кВт; 7,5 / 9 кВт
• Интерфейсы инструмента: ISO 30 стандарт; HSK F63 опционально для более мощных вариантов
• Охлаждение: электрический вентилятор для меньших вариантов; жидкостное охлаждение для 7,5 кВт
• Смазка подшипников: grease
• Вес: 25 кг
• Подача СОЖ через вал: отсутствует
• Опции по запросу: пневмоинструмент, датчик вибрации, термодатчик на передних подшипниках, фланец против проворота, Wi‑Fi & myHSD
• Комплект вала: в комплекте / доступен
