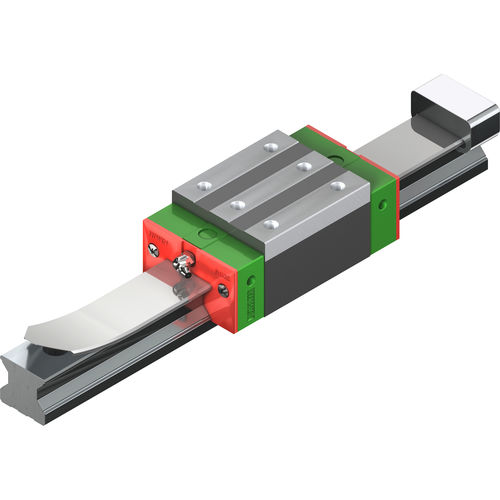

Линейная направляющая с рециркуляцией с четырьмя рядами роликов CRG series
45 ммпрецизионнаяна профильной рейке

линейная направляющая с рециркуляцией с четырьмя рядами роликов
линейная направляющая с рециркуляцией с четырьмя рядами роликов
линейная направляющая с рециркуляцией с четырьмя рядами роликов
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
с рециркуляцией с четырьмя рядами роликов
Размеры
45 мм
Другие характеристики
прецизионная, для высоких нагрузок, высокой жесткости, для тяжелых условий эксплуатации
Длина направляюшей

МАКС.: 4 000 mm
(157,48 in)

МИН.: 72 mm
(2,83 in)

Ширина направляющей

МАКС.: 63 mm
(2,48 in)

МИН.: 15 mm
(0,59 in)

Нагрузка

МАКС.: 572 700 N

МИН.: 11 300 N

Описание

Свойства линейных направляющих серии CRG: Роликовая направляющая с защитной планкой для тяжелых условий эксплуатации с самыми высокими требованиями к номинальной нагрузке и моменту нагрузки. Накладная планка сводит к минимуму монтажные работы, необходимые для закрытия монтажных отверстий. В профилированных направляющих HIWIN серии CRG в качестве тел качения вместо шариков используются ролики. Благодаря линейной поверхности контакта деформация, вызванная возникающей нагрузкой, значительно снижается, что обеспечивает чрезвычайно высокую жесткость и грузоподъемность во всех 4 направлениях нагрузки. Структура серии CRG: o Беззазорная четырехрядная рециркуляционная роликовая направляющая с наилучшей пылезащитой уже в стандартном исполнении. Преимущества: o Беззазорность o Взаимозаменяемость o Очень высокая грузоподъемность Очень высокая жесткость o Низкие усилия смещения даже при высоком предварительном натяге o Накладная планка

---

Каталоги

Linear guideways
Linear guideways
152 Страницы
