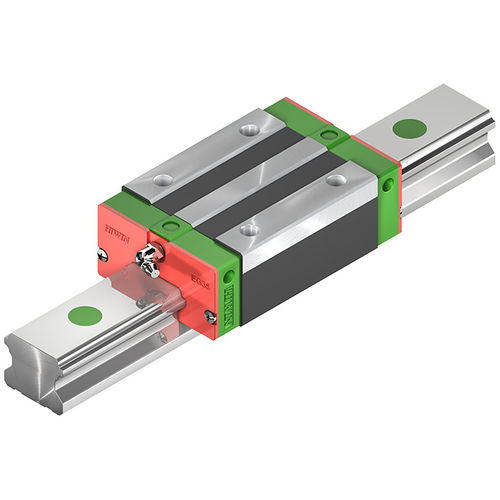

Линейная направляющая на профильной рейке EG/QE series

с рециркуляцией с четырьмя рядами шариков30 ммдля высоких нагрузок

Плоская шарикоподшипниковая направляющая, специально для применения в условиях ограниченного пространства для установки. Благодаря расположению шариковых направляющих под углом 45°, серия EG/QE может одинаково воспринимать нагрузки со всех направлений. С нашей технологией SynchMotion™ (шариковая цепь) серия EG превращается в линейную направляющую QE - для более высоких скоростей перемещения, увеличенных интервалов между смазками и улучшенных синхронных характеристик с низким уровнем шума при работе. Вы можете найти подходящий блок в разделе принадлежностей для соответствующей профильной шины или непосредственно в меню "Блоки". Кроме того, вы можете сконфигурировать линейную направляющую EG/QE непосредственно в нашем конфигураторе изделий. Данные CAD и технические чертежи также доступны для скачивания здесь. Высокий блок. Для крепления прилегающей конструкции сверху. Фланцевый блок. Для крепления прилегающей конструкции сверху или снизу. Если система линейных направляющих подвергается чрезмерным нагрузкам или ударам во время движения или в состоянии покоя, между рельсами и шариками возникает локальная постоянная деформация. Как только эта постоянная деформация превышает определенный уровень, она влияет на плавность работы направляющей. Согласно основному определению, номинальная статическая нагрузка соответствует статической нагрузке, которая вызывает постоянную деформацию 0,0001 × диаметр шарика в точке контакта, подвергающейся наибольшей нагрузке. Значения приведены в таблицах для каждой системы линейных направляющих. Используя эти таблицы, проектировщик может выбрать подходящую систему линейных направляющих. Максимальная статическая нагрузка, которой подвергается система линейных направляющих, не должна превышать номинальную статическую нагрузку.
