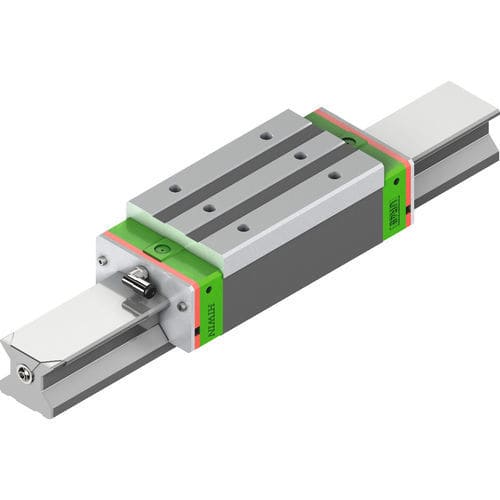

Направляющий ролик UR series

Обзор Долговечная роликовая направляющая с чрезвычайно высокой грузоподъемностью. Благодаря оптимизированной геометрии тел качения направляющая UR для тяжелых грузов гарантирует максимальную грузоподъемность и жесткость, а также стабильные рабочие характеристики. Запатентованное распределение смазки на 360° обеспечивает надежное смазывание во всех положениях установки при одновременном снижении расхода. Грязестойкие системы уплотнений защищают от суровых промышленных условий. Данные CAD и технические чертежи доступны для скачивания. Варианты

• URH - Высокопрофильная блочная каретка: рельефная конструкция для особо прочной и жесткой направляющей, увеличенная высота для оптимального поглощения усилия и высокой устойчивости. Выпускается для тяжелых и сверхтяжелых грузов.
• URL - Плоская тележка для блоков: низкопрофильная конструкция для компактного расположения станков; стабильная, жесткая направляющая с минимальным пространством для установки. Поставляется в вариантах для тяжелых и сверхтяжелых грузов.
• URW - тележка с фланцевым блоком: широкая опорная поверхность для очень стабильного, устойчивого к кручению монтажа; подходит там, где требуется максимальная стабильность и гибкие возможности установки. Выпускается в вариантах для тяжелых и сверхтяжелых нагрузок.

Особенности

• Конструкция направляющих роликов оптимизирована для очень высоких динамических и статических нагрузок.
• Запатентованное распределение смазки на 360° для надежного смазывания во всех положениях установки и снижения расхода смазки.
• Глубокопрочные системы уплотнений для защиты в суровых промышленных условиях.
• Множество типов блоков (высокопрофильные, плоские, фланцевые) для различных условий монтажа.
• Выпускаются конфигурации для тяжелых и сверхтяжелых нагрузок.
• Модели и технические чертежи в форматеCAD доступны для конфигурирования и загрузки.

Caractéristiques / spécifications techniques

• Заголовки столов: H [мм]; W [мм]; L [мм]; Cdyn [N]; C0 [N]; H1 [мм]; N [мм]; B [мм]; B1 [мм]; C [мм]; L1 [мм]; K1 [мм]; K2 [мм]; G [мм]; M; l [мм]; T [мм]; H2 [мм]; H3 [мм]; Масса [кг]; M0X [Нм]; M0Y [Нм]; M0Z [Нм]
• URH35CA: H=55; W=70; L=124; Cdyn=61.200 Н; C0=127.500 Н; H1=7 мм; N=18 мм; B=50 мм; B1=10 мм; C=50 мм; L1=79 мм; K1=24,5 мм; K2=14 мм; G=12,2 мм; M=M8; l=12 мм; T=12 мм; H2=14,9 мм; H3=14,9 мм; Масса=1,6 кг; M0X=2.720 Нм; M0Y=1.820 Нм; M0Z=1.820 Нм
• URH35HA: H=55; W=70; L=151,5; Cdyn=75.400 Н; C0=172.100 Н; H1=7 мм; N=18 мм; B=50 мм; B1=10 мм; C=72 мм; L1=106,5 мм; K1=37,25 мм; K2=14 мм; G=12,2 мм; M=M8; l=12 мм; T=12 мм; H2=14,9 мм; H3=14,9 мм; Масса=2,09 кг; M0X=3.670 Нм; M0Y=3.210 Нм; M0Z=3.210 Нм
• URH45CA: H=70; W=86; L=153,4; Cdyn=110.400 Н; C0=239.600 Н; H1=8 мм; N=205 мм; B=60 мм; B1=13 мм; C=60 мм; L1=107,2 мм; K1=34,6 мм; K2=12,1 мм; G=12,2 мм; M=M10; l=19 мм; T=17 мм; H2=20 мм; H3=20 мм; Масса=3,21 кг; M0X=6.380 Нм; M0Y=4.580 Нм; M0Z=4.580 Нм
• URH45HA: H=70; W=86; L=187; Cdyn=134.800 Н; C0=309.500 Н; H1=8 мм; N=205 мм; B=60 мм; B1=13 мм; C=80 мм; L1=140,8 мм; K1=41,4 мм; K2=12,1 мм; G=12,2 мм; M=M10; l=19 мм; T=17 мм; H2=20 мм; H3=20 мм; Масса=4,15 кг; M0X=8.240 Нм; M0Y=7.430 Нм; M0Z=7.430 Нм
• URH55CA: H=80; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 Н; H1=10 мм; N=235 мм; B=75 мм; B1=12,5 мм; C=75 мм; L1=125,5 мм; K1=35,75 мм; K2=12,5 мм; G=12,2 мм; M=M12; l=18 мм; T=18,5 мм; H2=19,5 мм; H3=19,5 мм; Масса=4,61 кг; M0X=10.370 Нм; M0Y=7,390 Нм; M0Z=7,390 Нм
• URH55HA: H=80; W=100; L=224,5; Cdyn=185.500 Н; C0=467.600 Н; H1=10 мм; N=235 мм; B=75 мм; B1=12,5 мм; C=95 мм; L1=175,3 мм; K1=50,65 мм; K2=12,5 мм; G=12,2 мм; M=M12; l=18 мм; T=18,5 мм; H2=19,5 мм; H3=19,5 мм; Масса=6,37 кг; M0X=14.430 Нм; M0Y=14.340 Нм; M0Z=14.340 Нм
• URL35CA: H=48; W=70; L=124; Cdyn=61.200 Н; C0=127.500 Н; H1=7 мм; N=18 мм; B=50 мм; B1=10 мм; C=50 мм; L1=79 мм; K1=24,5 мм; K2=14 мм; G=12,2 мм; M=M8; l=12 мм; T=12 мм; H2=7,9 мм; H3=7,9 мм; Масса=1,29 кг; M0X=2.720 Нм; M0Y=1.820 Нм; M0Z=1.820 Нм
• URL35HA: H=48; W=70; L=151,5; Cdyn=75.400 N; C0=172.100 Н; H1=7 мм; N=18 мм; B=50 мм; B1=10 мм; C=72 мм; L1=106,5 мм; K1=37,25 мм; K2=14 мм; G=12,2 мм; M=M8; l=12 мм; T=12 мм; H2=7,9 мм; H3=7,9 мм; Масса=1,67 кг; M0X=3.670 Нм; M0Y=3.210 Нм; M0Z=3.210 Нм
• URL45CA: H=60; W=86; L=153,4; Cdyn=110.400 N; C0=239.600 Н; H1=8 мм; N=20,5 мм; B=60 мм; B1=13 мм; C=60 мм; L1=107,2 мм; K1=34,6 мм; K2=12,1 мм; G=12,2 мм; M=M10; l=17 мм; T=17 мм; H2=10 мм; H3=10 мм; Масса=2,52 кг; M0X=6.380 Нм; M0Y=4.580 Нм; M0Z=4.580 Нм
• URL45HA: H=60; W=86; L=187; Cdyn=134.800 N; C0=309.500 Н; H1=8 мм; N=20,5 мм; B=60 мм; B1=13 мм; C=80 мм; L1=140,8 мм; K1=41,4 мм; K2=12,1 мм; G=12,2 мм; M=M10; l=17 мм; T=17 мм; H2=10 мм; H3=10 мм; Масса=3,24 кг; M0X=8.240 Нм; M0Y=7.430 Нм; M0Z=7.430 Нм
• URL55CA: H=70; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 Н; H1=10 мм; N=20,5 мм; B=60 мм; B1=13 мм; C=60 мм; L1=107,2 мм; K1=34,6 мм; K2=12,1 мм; G=12,2 мм; M=M10; l=17 мм; T=17 мм; H2=10 мм; H3=10 мм; Масса=2,52 кг; M0X=6.380 Нм; M0Y=4.580 Нм; M0Z=4.580 Нм
• URL55HA: H=70; W=100; L=224,5; Cdyn=185.500 N; C0=467.600 Н; H1=10 мм; N=23,5 мм; B=75 мм; B1=12,5 мм; C=75 мм; L1=125,5 мм; K1=35,75 мм; K2=12,5 мм; G=12,2 мм; M=M12; l=17 мм; T=17,5 мм; H2=10 мм; H3=10 мм; Масса=3,67 кг; M0X=10.370 Нм; M0Y=7.390 Нм; M0Z=7.390 Нм
• URW35CC: H=48; W=100; L=124; Cdyn=61.200 Н; C0=127.500 Н; H1=7 мм; N=33 мм; B=82 мм; B1=9 мм; C=62 мм; L1=79 мм; K1=18,5 мм; K2=14 мм; G=12,2 мм; M=M10; l= (не указано); T=12 мм; H2=7,9 мм; H3=7,9 мм; Масса=1,8 кг; M0X=2.720 Нм; M0Y=1.820 Нм; M0Z=1.820 Нм
• URW35HC: H=48; W=100; L=151,5; Cdyn=75.400 Н; C0=172.100 Н; H1=7 мм; N=33 мм; B=82 мм; B1=9 мм; C=62 мм; L1=106,5 мм; K1=32,25 мм; K2=14 мм; G=12,2 мм; M=M10; l= (не указано); T=12 мм; H2=7,9 мм; H3=7,9 мм; Масса=2,43 кг; M0X=3.670 Нм; M0Y=3.210 Нм; M0Z=3.210 Нм
• URW45CC: H=60; W=120; L=153,4; Cdyn=110.400 Н; C0=239.600 Н; H1=8 мм; N=33,5 мм?; B=116 мм; B1=10 мм; C=80 мм; L1=107,2 мм; K1=24,6 мм; K2=12,1 мм; G=12,2 мм; M=M12; l= (не указано); T=14 мм; H2=10 мм; H3=10 мм; Масса=3,47 кг; M0X=6.380 Нм; M0Y=4.580 Нм; M0Z=4.580 Нм
• URW45HC: H=60; W=120; L=187; Cdyn=134.800 Н; C0=309.500 Н; H1=8 мм; N=375 мм; B=100 мм; B1=10 мм; C=80 мм; L1=140,8 мм; K1=41,4 мм; K2=12,1 мм; G=12,2 мм; M=M12; l= (не указано); T=14 мм; H2=10 мм; H3=10 мм; Масса=4,58 кг; M0X=8.240 Нм; M0Y=7.430 Нм; M0Z=7.430 Нм
• URW55CC: H=70; W=140; L=174,7; Cdyn=144.000 N; C0=336.000 Н; H1=10 мм; N=435 мм; B=116 мм; B1=12 мм; C=95 мм; L1=125,5 мм; K1=25,75 мм; K2=12,5 мм; G=12,2 мм; M=M14; l= (не указано); T=16 мм; H2=9,6 мм; H3=9,6 мм; Масса=5,16 кг; M0X=10.370 Нм; M0Y=7.390 Нм; M0Z=7.390 Нм
• URW55HC: H=70; W=140; L=224,5; Cdyn=185.500 Н; C0=467.600 Н; H1=10 мм; N=435 мм; B=116 мм; B1=12 мм; C=95 мм; L1=175,3 мм; K1=50,65 мм; K2=12,5 мм; G=12,2 мм; M=M14; l= (не указано); T=16 мм; H2=9,6 мм; H3=9,6 мм; Масса=7,31 кг; M0X=14.430 Нм; M0Y=14.340 Нм; M0Z=14.340 Нм
