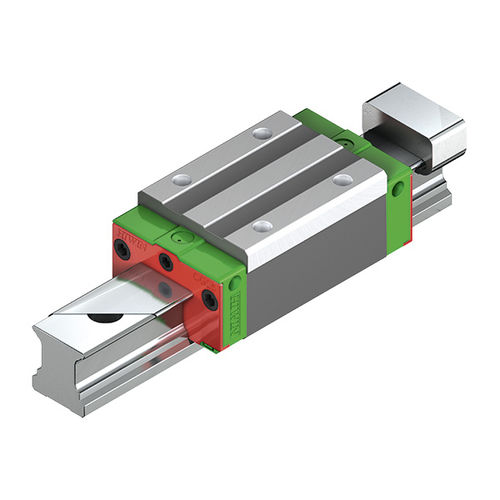

Линейная направляющая на профильной рейке CG series

с рециркуляцией с четырьмя рядами шариков45 мм

Стандартная серия в O-образном исполнении, опционально с защитной планкой, для всех пересмотренных монтажных поверхностей. Направляющие с шарикоподшипниками CG особенно подходят для одноосевых применений благодаря своей высокой способности выдерживать моментные нагрузки. Имеющаяся защитная планка минимизирует усилия при монтаже, необходимые для закрытия монтажных отверстий. Оптимизированная концепция смазки также делает серию CG лучшим выбором для применения в короткоходных приводах. Вы можете найти подходящий блок в разделе принадлежностей для соответствующей профильной шины или непосредственно в меню "Блоки". Кроме того, вы можете сконфигурировать свою линейную направляющую CG непосредственно в нашем конфигураторе изделий. Данные CAD и технические чертежи также доступны для скачивания здесь. Высокий блок. Для крепления прилегающей конструкции сверху. Низкий блок. Для крепления прилегающей конструкции сверху. Фланцевый блок. Для крепления прилегающей конструкции сверху или снизу. Если система линейных направляющих подвергается чрезмерным нагрузкам или ударам во время движения или в состоянии покоя, между рельсами и шариками возникает локальная постоянная деформация. Как только эта постоянная деформация превышает определенный уровень, она влияет на плавность работы направляющей. Согласно основному определению, номинальная статическая нагрузка соответствует статической нагрузке, которая вызывает постоянную деформацию 0,0001 × диаметр шарика в точке контакта, подвергающейся наибольшей нагрузке. Значения приведены в таблицах для каждой системы линейных направляющих. Используя эти таблицы, проектировщик может выбрать подходящую систему линейных направляющих. Максимальная статическая нагрузка, которой подвергается система линейных направляющих, не должна превышать номинальную статическую нагрузку.
