Линейная направляющая с повышенной скоростью перемещения HG/QH series

с рециркуляцией с четырьмя рядами шариков65 ммна профильной рейке

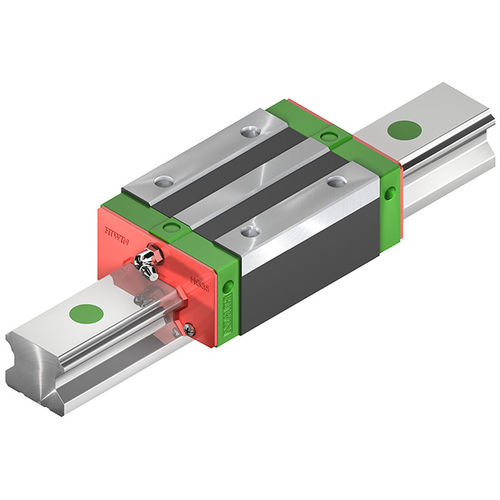

Стандартная серия в X-образной компоновке для всех необработанных монтажных поверхностей, опционально предлагается также тип HIRES. Направляющие с шарикоподшипниками серии HG - это первый выбор для пар рельсов, которые могут оптимально компенсировать небольшие перепады высоты. С нашей технологией SynchMotion™ (шариковая цепь) серия HG становится линейной направляющей QH - для более высоких скоростей движения, увеличенных интервалов между смазками и улучшенных синхронных характеристик при низком уровне шума при работе. Вы можете найти подходящий блок в разделе принадлежностей для соответствующей профильной шины или непосредственно в меню "Блоки". Кроме того, вы можете сконфигурировать линейную направляющую HG/QH непосредственно в нашем конфигураторе изделий. Данные CAD и технические чертежи также доступны для скачивания здесь. Высокий блок. Для крепления прилегающей конструкции сверху. Низкий блок. Для крепления прилегающей конструкции сверху. Фланцевый блок. Для крепления прилегающей конструкции сверху или снизу. Если система линейных направляющих подвергается чрезмерным нагрузкам или ударам во время движения или в состоянии покоя, между рельсами и шариками возникает локальная постоянная деформация. Как только эта постоянная деформация превышает определенный уровень, она влияет на плавность работы направляющей. Согласно основному определению, номинальная статическая нагрузка соответствует статической нагрузке, которая вызывает постоянную деформацию 0,0001 × диаметр шарика в точке контакта, подвергающейся наибольшей нагрузке. Значения приведены в таблицах для каждой системы линейных направляющих. Используя эти таблицы, проектировщик может выбрать подходящую систему линейных направляющих. Максимальная статическая нагрузка, которой подвергается система линейных направляющих, не должна превышать номинальную статическую нагрузку.
